PCB 리드 커팅기 ~ SMTall

PCB 리드 커팅장비 안내

SMT의 작업은 생산 효율과 균일한 결과물을 위해서,

매일같이 연구하고 노력하고 있습니다.

생산성을 높이고, 균일한 품질을 얻기위해

경제적으로 도입할 수 있는 필요한 장비중 한개는

DIP 자재의 밑단, 리드를 커팅하는 장비입니다.

DIP자재를 사용하고, 경제적으로 이용하기 원하는 업체에서는

플럭스 도포기 - 반자동 디핑기 - 리드 커팅기

세트를 갖춰놓습니다.

<외형사진>

본 장비는 반자동 커팅방식으로 수동으로 PCB를 올려주고, 손잡이를 밀어주면,

자동으로 커팅 및 배출물과 PCB가 별도 배출 되는 방식의 커팅장비입니다.

안전을 위해, 손잡이는 칼날과의 높이차이를 두었으며, 접지연결되어있습니다.

- 손잡이를 전/후 이동하며 커팅하는 쉬운 방식
- 좌우 PCB 거치 리드는 PCB너비에 따라 쉽게 너비조절이 가능

- 절단된 핀은 핀통으로, PCB는 장비후면으로 분리배출

손잡이를 앞으로 잡아당겨, 고정대가 나오면, PCB를 장착한 후,다시 손잡이를 칼날쪽으로 밀어주면,칼날이 PCB 밑면 리드의 길이를 균일하게 커팅합니다.커팅된 리드는 정면 아래로 모이게 되고,PCB는 순차적으로 뒤쪽으로 배출됩니다

커팅 칼날

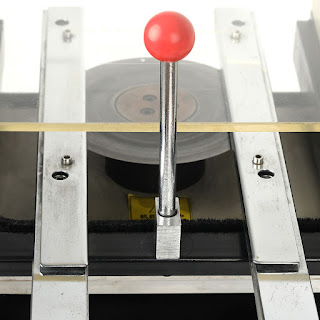

커팅칼날 및 손잡이

구성도

리드 레일 사이즈별로 선택 가능합니다.
Max. 220mm & 280mm
