스퀴지 세척기 NC600

NamA 1988'오전 11:407.Cleaning

Squeegee Cleaning System NC600

남아전자산업에서 스퀴지 세척기(Squeegee Cleaner)를 출시하였습니다.

장비는 최대 Squeegee 3 세트까지 한번에 세척 + 건조 공정을 자동으로 진행되며,

세척방식은 3단계 공정으로 되어있습니다.

빠른 시간에 고품질의 Squeegee 세척을 하여줍니다.

Feature

99.99% 세척력으로 솔더페이스트 완벽제거
솔더페이스트 잔여물로 인한 품질저하 방지 / 고품질의 프린트결과 도출
헤라(칼날)의 손상방지
짧은 시간내에 3세트(6개) 스퀴지 세척/건조 (시간변경가능)
솔더페이스트에 직접적인 접촉이 없어 안전
솔더페이스트 Recovery 시스템
장비의 이동이 용이
Easy & Simple 운영시스템

기존세척방식

장점 저비용으로 세척가능

단점 물질에 직접적인 노출 및 스퀴지 칼날 손상위험

완벽하지 않은 세척으로 인한 프린팅 품질저하

NC600 소개

Spray + 초음파 Washing

앞/뒤/연속 자동회전

다단계 세척공정

Squeegee Max.600mm (NC600) / Max.800mm(NC800) 2종류

No	Specifications
1) Object Squeegee	Max length : 600mm Max height : 60mm
2) Overall Dimension	145 x 60 x 120cm (L x W x H)
3) Weight	150kg
4) Display	Color LED & Touch Screen Operation Panel Language : English / Chinese
5) Color	Body : Luxurious gold
6) Ambient Conditions	Temperature : 15℃ ~ 35℃ Humidity : 30% ~ 80%

각사진설명

장비구동

스퀴지 장착

스퀴지 장착틀

세척제 투입

세척제 투입 및 회전

초음파세척 및 회전

세척단계완료

건조단계 및 회전

프로그램

메인 프로그램화면

세팅 / 멈춤 / 시작

세척/회전/건조 시간 조절(Sec기준)

세팅 프로그램화면 1

단계별 스위치 / 시간세팅 / 기능세팅

세팅 프로그램화면 2

장비구동체크버튼 / 시간세팅 / 기능세팅

장비외관

세척제 투입/배출/에어

손잡이 및 내부

메인 전원 스위치

별도 에어건

No	Specifications
1) Object Squeegee	Max length : 600mm Max height : 60mm
2) Overall Dimension	145 x 60 x 120cm (L x W x H)
3) Weight	150kg
4) Display	Color LED & Touch Screen Operation Panel Language : English / Chinese
5) Color	Body : Luxurious gold
6) Ambient Conditions	Temperature : 15℃ ~ 35℃ Humidity : 30% ~ 80%

콤팩트한 소형 PCB 세척기 Oko시리즈 Oko 1000

NamA 1988'오전 9:517.Cleaning

콤팩트 디자인. 적은공간 사용 적합

세척 청결도 자동 검사기능 고객 청결도 설정

어떠한 장소에도 설치 가능한 설치 사이즈

세척, 린스, 건조 전-공정 자동 진행

D.I Water 기능 및 세척도 MIL-SPEC 이상 품질

다양한 세척 프로그램 저장

별도 환경 배수 시설 불 필요

남아전자산업에서는 1990년 부터 본 장비를 한국 및 아시아 시장에 판매하여 왔으며, 방산, 철도, 선박 .

지하철. 엘리베터. 다양한 산업기기 PCB 제조 . A/S. 정비. 유지보수 부서에 판매를 하여 왔습니다.

장비의 설치 환경이 매우 간편하며 이러한 환경은 전기 220V 단상 / 하수도 / 상수도 조건이면 가능 합니다.

세척 + 린스 + 건조 전공정 자동으로 보다 능률적이고 PCB 품질 향상에 기여 장비 입니다.

발진소자. 스위치 어떠한 완성된 PCB 세척이 가능하며, 로진. 헨드솔더링 된 PCB 세척도 가능 합니다.

▶ 설정환경

Cleaning / rinse temperature : 20°C - 70°C

Cleaning cycle : 5 - 40 min.

Rinsing cycle : 2 - 10 min.

Number of rinsing cycles : 0 - 5

Warm air drying temperature : 50°C - 100°C

- . Easy handling ( 누구나 쉽게 사용)

-. 4 standard cleaning programmes (4종류 사용프로그램 기본 저장. 추가 가능)

-. Storable individual cleaning programmes (다양한 프로그램 설정 저장)

- . Report print out over serial interface RS-232C ( RS-232c를 통한 Report)

2016년 구입 고객에 프린터 / 용지 20롤 무상제공

▶ 세척장비 부속 부품설명

① NE-20 : Water deioniser Unit ( D.I Water 제조 Unit 기본 공급)

② Antisat Wash transport frame (PCB 세척시 PCB 고정 장치).파티션 조절 가능. 정전기 방지 기능 메거진

▶ 사용용도 응용성

① Assembled circuit boards for Water cleaning. (조립 완성된 PCB 물-세척).

② SMD paste stencils for water cleaning. (스텐실 프린터 프레임 세척)

③ Electronic Parts. Press. coil. HIC. and other cleaning.

(일반 모든부품.프레스류.하이브리드 등 세척 산화방지 코팅 가능)

▶ 세척 파우더 종류 (세척파우더 . 세척액)

Mix-3 and AT : 1회 세척량

본 세척 케미칼은 매우 강력한 세척력을 갖고있으며. 세척시 무광의 특징을 가지고 있다. 산화방지, 전전기 방지등의 코팅성분을 가지고 있으며, 산업용, 방산용 방수(우레탄) 코팅 작업할 경우 세척액 및 세척 파우더 사용하면 좋습니다.

세척 파우더 및 세척량 : 1회 세척 시 20 -30g 및 20 -30cc 를 투입하면 됩니다. 세척량 청결도에 따라 최상의 세척 환경을 설정.

세척PCB 량 42줄의 3개의 파티션으로 이루어져 있으며, PCB Size에 따라 1회 세척 량이 상이 합니다.

멀티 세척 메거진을 기본 공급으로 다양한 PCB를 다양하게 세척을 하고자 할 때, Universal Magazine을 사용하면 효율적인 작업이 가능 합니다.

세척량이 많을 경우 2000 Model을 검토 하시기 바랍니다.

※ 주의 : 알루미늄 열-처리 착색된 알루미늄은 변색될 수 있음.(세척량 조절 필요) 이러한 작업공정일 때 후작업 세척 후 알루미늄 작업)

Mix-3 and AT :

본 세척은 Mix-2 보다 강력한 세척은 되지 않으며, 세척 후 PCB 의 사후 품질 관리를 할

때 사용하면 좋습니다. 유기성 코팅을 해주어 선박통신. 통신 중계기.산업용기기 등 PCB에 적합합니다.

자동 세척률/세척도 검사 : 원하는 세척 품질의 기준 conductivity (전도성)을 설정해 주면 세척, 린스시, 자가 진단 설정치 이하일 때 다음 건조 공정으로 진행.

Mil-spec 이상 세척 품질.

세척시 PCB Magazine을 넣은후 부터 모든 공정 자동.

무해 작업 공정이며. 세척 운영비는 기존 세척에 비하여 100% ~ 150% 절감.

(1회 세척시 30~50 cc / 5 리터. 케미칼 소모)

사진으로 설명

Oko-2000

PCB 량이 많은 사용자는 2000 적용 검토 하세요.

Oko-1000

Compact한 디자인 작은 공간에서 사용 전기 220V 단상

별도 하수정화 시설 불 필요. 100% 물에 용해됨'

배수필터 1미크론 이하 정화 배수 기본 제공

1. 세척시 온도 설정범위	20°C - 70°C
2. 세척시간 설정범위	5 - 40 min
3. 헹굼시 온도설정 범위	20°C - 70°C
4. 헹굼 작업시간	2 - 10 min
5. 헹궁 횟수	0-5
6. 건조시 공기온도 범위	50°C - 100°C
7. 건조시간	0-5 h
8. Mains supply	230V AC
9. 전력 소모량	2.1 KW
10.세척 소음도	approx. 55 dB(A)
11. 1회세척시 물 소요량	approx. 3 리터. VE-water
12. 내부 규격	Width 39 cm, Depth 38 cm
13. 회로판 규격	Max.: 39 x 26 cm (basket 사용시) 34 x 26 cm (frame 사용시)
14. 외형 크기 (H x W x D)	460 x 560 x 620 mm
15.세척기 무게	approx. 24 kg

Wash temperature : 20 ~ 70'C. <세척시 온도 설정범위>
Wash time : 5 ~ 40 min. <세척시간 설정 범위>
Rinse temperature : 20 ~ 70'C. <휭금시 온도설정 범위>
Rinse time : 2 ~ 10 min. <휭금 작업시간 설정>
Warm Air drying Temperure : 40 ~ 100'C.<건조시 공기온도 범위>
Drying timr : 0.1 ~ 10 h.<건조시간 설정 범위>
Also possible only wash program, only drying programmes.
Power 230V AC. (3.KW.전력 소모량)
Running Sound : approx 55dB(A). *(세척시 소음도)
Cicuit board Size : Max 390mm x 250 *(only lower basket).
Dimenstion. HxWxD : 460 x 560 x 620mm. (외형 사이즈)
Weight : approx. 53 Kg.(세척기 무게)

We reserve the right to introduce modifications in line with technical progress.
NE Water deionser unit NE-20. (D.I Water/순수물. 제조 유니트)

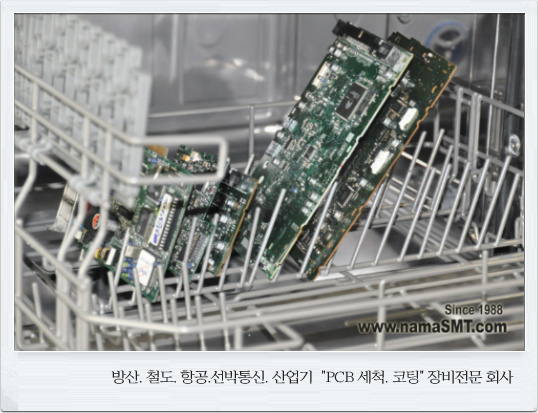

Wash, transport and storege basket for 2000 and 1000 .PCB 고정용 바스겟 42 칸/3줄.(유동적 조절 가능)
Air Filter. (건조시 외부공기 정화 필터 기능)
Water Filter Unit. (세척후 물 배수시 필터 유니트, 환경기준치 이하 정화 필터능력)
Mil-STD 2000 factor 3~4. (미국 방위산업 세척 품질등급 이상의 세척)
