반자동 고정밀 다이본더 ND-10



 반자동 고정밀 다이본더 ND-10

ND-10은 수동 반자동 마이크로 어셈블리 배치 시스템입니다. 전체 장비는 대리석 동작 플랫폼을 사용하여 전체 동작 정확도가 미크론 미만 수준에 도달하도록 합니다. 깊은 공동 기판 패치 및 공융 용접의 요구 사항을 충족할 수 있는 레이저 높이 측정 시스템과 함께 제공됩니다.

옵션 모듈: 노즐 가열 모듈, 노즐 압력 피드백 시스템, UV 분배 및 경화 모듈, 질소 보호 가스 모듈, 기판 예열 모듈, 프로세스 모니터링 모듈, 칩 플립 실장 모듈.

시스템의 실장 정확도는 다른 구성에 따라 1um에 도달할 수 있으며, 칩 크기에 따라 노즐을 수동으로 교체할 수 있습니다.

High-end 의료기기(Core Imaging Module Assembly), 광학기기(Laser LD Palladium Bar Assembly, VCSEL, PD, LENS 등), 반도체 Chip(MEMS Device, Radio 주파수 장치, 마이크로파 장치 및 하이브리드 회로). 연구 기관, 군대, 대학 및 기타 연구 기관, 기업 실험실의 R&D 및 소량 및 다품종 생산 요구에 매우 적합합니다.

이 기계는 고정밀, 안정적인 성능 및 높은 비용 성능을 제공합니다. 작업이 매우 편리하며 특히 고정밀 칩 조립에 적합합니다.

Specification

기본 구성:

1. 실장 시스템

2. 시각적 보정 시스템 (장착된 칩의 정밀도를 체계적으로 검사 및 교정)

3. 레이저 거리 측정 시스템

4. 디핑 접착제 시스템

5. 고정밀 시각적 정렬 시스템

6. 서보 모션 제어 시스템

옵션 액세서리:

1. 상단 노즐 가열 모듈

2. 노즐 압력 피드백 시스템

3. 디스펜싱 및 UV 경화 모듈

4. 질소 보호 가스 모듈

5. 기판 예열 모듈

6. 공융 플랫폼

7. 칩 플립 실장 모듈

Share:

Read More

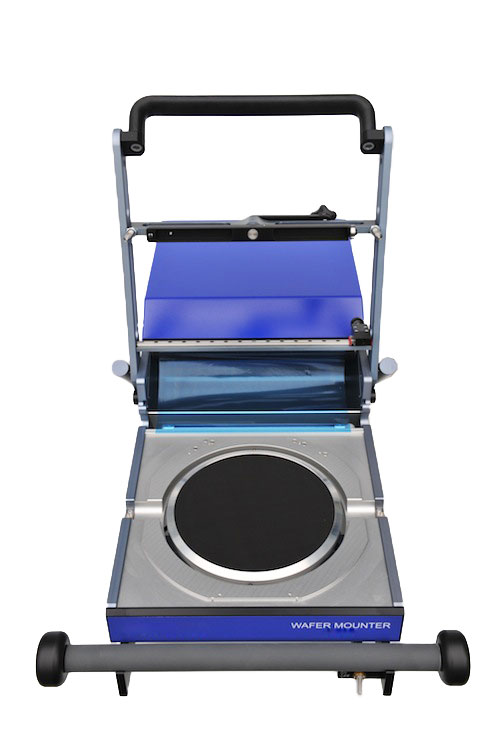

수동 웨이퍼 마운터 P200 /P300 - 최대 8"웨이퍼 및 8"프레임



웨이퍼 마운터 모델 P-200 - 최대 8" 웨이퍼 및 8" 프레임



 웨이퍼 마운터 모델 P-200을 사용하면 웨이퍼/기판 및 프레임에 필름을 한 번에 접착할 수 있습니다. 웨이퍼는 정전기 방지 프릿(카본)에 장착하는 동안 진공 상태로 유지됩니다.

이 프릿은 부착 공정 중에 웨이퍼 표면을 보호하고 먼지 입자를 흡수합니다.

고무 롤러를 사용하여 포일을 기포 없이 장착합니다.

절단 장치를 사용하면 필름이 프레임에서 절단되고 필름 롤의 가로 지름으로 분리됩니다.

주요 특징들:



• 접착 테이프와 웨이퍼를 프레임에 한 번에 장착, 최대 8"
• 직사각형 기판, 웨이퍼의 일부 및 범프 웨이퍼를 처리할 수 있습니다.
• 최대 30µ 두께의 웨이퍼를 처리할 수 있습니다.
• 다양한 웨이퍼, 프레임 및 호일 유형으로 빠르고 쉽게 변환
• 컴팩트하고 견고한 테이블 디자인
• 짧은 설치 및 시작 시간
• 낮은 운영 비용
• IEC 204-1 안전 표준 준수
• UPH, 장착된 웨이퍼/h 최대 80개



옵션:



• 필름 프레임 변환 키트 6"
•  UV테이프 (PTW) Protection Tape Winder 의 Cover Tape 권취용 자동장치
• 정전기에 대한 능동적 보호(ASB)
• 클린룸에 적합한 수납공간이 있는 테이블



모델은 사이즈 별로 2개의 모델이 있습니다.

P-200 / P-300

                          <P200>       <P300>

부분설명

스펙:

Share:

Read More

[Micro Placer] 마이크로 플레이서 MPP2 Standalone_ BGA, SCP, QFN, QFP 실장

BGA, CSP, QFN, MLF, QFP 실장가능한 마이크로 실장기

 마이크로 플레이서 M-II 독립형 실장장비

CSP, BGA, QFN, MLF, QFP 및 작은 피치 거리 또는 덮힌 연결 영역이 있는 기타 부품실장용

마이크로 플레이서 MPP2:

• 카메라 마이크로플레이스서: 1280×720
• 회로 기판 홀더의 XY 미세 조정
• 라이브 이미지 오버레이를 위한 이중 프리즘 광학 장치가 있는 배치 헤드
• 2가지 색상의 LED 조명
• 자동화된 Z축 및 부품 수동 배치
• 조립 바늘 S004(내경 3mm) 및 S010(내경 8mm) 포함
• 0.5mm x 0.5mm ~ 40mm x 40mm의 부품 크기
• 진공을 트리거하는 풋 스위치
• 비디오 형식으로 제공되는 사용 설명서
•


시스템 설명 Microplacer:

• BGA, QFN, MLF, Flipchip, QFP, PQFP 부품 및 기타 여러 부품 조립 가능
• 회로 기판의 배치 영역과 다양한 색상의 구성 요소 밑면의 라이브 이미지 디스플레이를 통해 정확하게 정렬할 수 있습니다.
• 통합 터치 모니터를 통한 카메라 이미지 표시
• PC 또는 추가 모니터 필요 없음(더 큰 TFT 모니터 연결 가능, 포함되지 않음)
• 언제든지 고객이 직접 시스템을 교정할 수 있습니다(비디오 지침 제공).
• LED 조명 빨간색(구성 요소) 및 흰색(회로 기판) 개별 디밍 가능
• 추가 배치 바늘(내경 최대 0.4mm) 선택 가능
• 포함된 진공 트리거용 풋 스위치

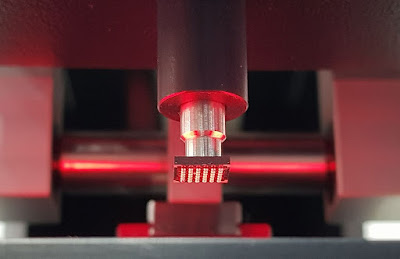

모니터로 실장위치점 디스플레이하여 정밀하고 쉬운 실장

소프트웨어 화면

Share:

Read More

SMD Assembly System Desk Top

SMD assembly

SMD Pick & Place System  for Lab & Prototype  생산 적합 장비

Share:

Read More

Lab94V 데스크탑 소형 마운터

Pick and Placer Machine 데스크탑 소형 마운터 Lab94V

Introduction

본 M Series 소형 마운터 장비는 SMD 실장 장비에서 가장 중요한 Feeder 와 Pick up Nozzle을 세계적으로 널리 알려진 Yamaha Feeders 와 삼성 Nozzle 호환기종을 사용 하였습니다.

Lab94V는 Desk Top 제품이며 Off line 환경 장비 입니다.

Stepping motor로 구동되며, 4개의 Pick up Head가 있습니다.

Feeder는 최대 38개 장착이 가능하며, 운영에 있어 다른 PCB 환경의 작업을 불러 올 수 있는 기능이 있습니다.

Windows 환경으로 장비 사용이 매우 쉬우며, 효율적인 SMD Assembly가 가능한 장비 입니다.

Yamaha feeder 와 Juki Nozzle은 어떠한 곳에서도 널리 알려진 장비이며, 구매 유지보수가 가능한 제품입니다.

장비 주요특징

	1. Stepping 모터의 스텝 아웃 문제를 극복하기 위해 위치, 속도 및 토크의 Close 루프 제어를 실현하여 고정밀 위치 결정 및 부드러운 저속 작동 요구를 충족시킵니다.
	2. 대만산 HIWIN 리니어 가이드사용으로 고속 장착을 더욱 안정적이고 부드럽고, 정확하게 만들어줍니다.
	3. 트렌스미션 벨트 (타이밍 벨트) : 내마모성, 노화 방지, 쉽게 변형되지 않음, 스트레치, 고정밀
	4. 4개의 빠른 인식 카메라로 RC칩 인식 효율을 향상시킵니다.
	5. CCD HD 인식 카메라(큰부품카메라)로 IC 장착 정확성 및 Picking 오프셋 보정기능 향상.

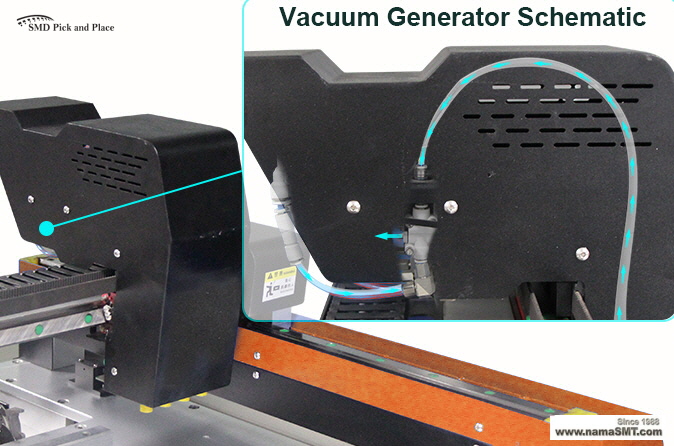

	6. Vacuum Generator : 양방향으로 압력, 향상, 청소. 강력한 역압 능력으로, 크거나 작은 디바이스를 흡입하는 능력이 오래 지속됩니다.
	7. 산업용 PC와 윈도우 시스템 장착시스템으로 운영이 편리하고 간단하며, 안정적인 운영이 가능합니다.
	8. 멀티플 피더지원 : 최대 38개의 Yamaha SMT피더가 장착되며, 튜브 바이브레이션 피더, IC트레이 설치가 됩니다.
	9. 쉬운 운영 시스템 방식으로 1시간 교육으로 운영가능하며, 습득과 이해가 쉬우므로 누구든 사용하기 쉽게 되었있습니다.
	10. 데이터베이스 기능으로 수정된 부품의 풋프린트가 자동저장되며, 다시 수정을 반복할 필요가 없습니다.
	11. 시간당 최대 6,000 pcs 부품장착가능합니다.
	12. 더블 마크포인트 인식 포지셔닝 기능은 PCB가 표준이 아니거나, 오장착 그리고 다른 자동 오프셋을 바로 잡아줍니다. 판넬을 가지고 있거나 많은 PCB보드가 있을때, PCB보드의 오프셋 보정과 보드대 보드 인식이 가능합니다. 이 기능으로 장착의 정확도를 크게 향상시킵니다.
	13. PCB는 최대 350 x 450 mm이며, 대부분의 PCB가 부합하게 지원됩니다.
	14. LED 바 마운팅작업을 위해 장비의 수정이 가능합니다. 0.6 / 0.9 / 1.2미터 길이의 LED바까지 지원가능합니다.
	15. JUKI 노즐사용으로 다양한 요구사항 충족은 물론이고, 장착 품질을 높이고, 시중구매가 쉽습니다.
	16. 적용부품 모든 종류의 LED 장착 저항, capacitance, triode 와 IC 혼합 장착 IC를 각 각도별 장착 RC (0402, 0603, 0805, 1206 ....etc)  LED Lamp Beads (0603, 0805, 3014, 5050 etc) Chip ( SOT, SOP, QFN, BGA etc)



Specification

Model	Lab94V	Details
Mounting System	Head Number	4 head.
	Precision	0.025 mm
	Angle	0 ~ 360'
	Speed (Theory / Normal / Vision)	7500 / 6000 / 5000
	Suction Nozzle	Juki Nozzle
	Applicable Components	RC (0402, 0603, 0805, 1206 ....etc)
		LED Lamp Beads (0603, 0805, 3014, 5050 etc)
		Chip ( SOT, SOP, QFN, BGA etc)
PCB	PCB size	10 x 10 mm  ~ 350 x 450 mm
	PCB Thickness	< 5.5 mm
	PCB Warping Allowable Value	<2 mm
Feeder	Type	YAMAHA CL Materials Feeder
	Feeder	8, 12, 16, 24, 32mm
	Max. Number	38
	Tubular Material Feeder	YAMAHA YV materials feeder
	IC Feeder	Postposition 1 pc Tray
Axis	X/Y축 이동범위	655 x 575 mm
	Z축 이동범위	12mm
Visual System	A 비젼카메라	CCD High definition Camera
	카메라 수량	총 6개 (부품 카메라 1, 티칭카메라 1, 고속인식 카메라 4 )
	인식능력	Max. 22 x 22mm
Control System	PC System	Win 7
	호환가능 파일형식	CSV, TXT 포멧
	프로그램방식	온라인 / 오프라인 지원
Basic Parameter	Air 압력	0.8 Mpa
	Vacuum Mode	Vacuum Generator
	Air 압력	- 80 kpa
	Power	500W
	Power Supply	AC 220V +/- 10% 50/60Hz
	Dimension	1185 x 840 x 560 mm, 123 kg

*It is the object which can be changed without notice.

Share:

Read More

1.2m LED Pick & Placer 칩마운터 12M

1.2m LED Pick & Placer 칩마운터 12M

간단한 버튼식 제어와 쉬운 운영 및 제품 소프트웨어를 제공하고,

USB인터페이스를 통해 PC연결 및 사용이 가능합니다.

노즐은 총 5종류로 0.6/0.8/1.2/1.5/2.5mm의 내경별로 구분됩니다.

실장좌표는 소프트웨에서 직접지정, PCB좌표문서, 마크 프린터스캔 3가지 방법중 편리한 방식으로 프로그래밍할 수 있습니다.

특히, 이미지 프로세서 소프트웨어를 사용하면, PCB의 외곽을따라 스캔하고 저장됩니다. 장비로 불러와 배경이미지를 클릭하면, 이미지가 나타납니다.

또한, 거버파일을 PC로 불러들여 편집할 수 있습니다.

300 x 1240 사이즈내의 PCB, LED보드등에 사용에 유용하며, 2개 헤드를 가지고 있습니다.

🔳Specification

Item	specification
product name	auto-mounter machine
product type	12M
mounting head	double mounting head
average speed	5000CPH
positioning accuracy	0. 025mm
net weight	162kg
applicable elements	0603-1206 SMD transistors, diodes, capacitors, resistors, chips, etc.
number of rack	16：8mm=8，12mm=8
Number of offline storage files	20
max size of circuit board	300mm×1240mm
power supply	220V，50/60Hz，280W
vacuum gas source	-60Kpa，8L/min
operating system	Windows
installation dimension W×D×H	1396*761*480
Number of  vacuum pump	1
Number of pump	1
malfunction detection	Suction leak detection, pressure detection

 🔳 Feeder Rack detail

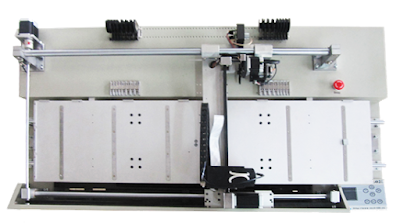

<모터모습>
