[소형진공리플로우] VC시리즈 선택가능한 옵션

멀티 온도 측정센서

Formic 컨테이너

Red copper plate

Graphite

Graphite with SIC on the surface

Water Chiller

VC 4 진공 리플로우 with Monitoring Feature

Monitoring Feature

[소형 진공 리플로우] Void-less & High Quality 플럭스리스 진공 리플로우 VC 4

소형 진공 리플로우 VC 4

IGBT, MEMS, Mini LED, Micro LED, LED bare chip등 고품질 진공 솔더링을 위한 소형장비

Lab. QC, 신소재 개발, 산학연, 반도체 육성대학, 국가 연구기관등에 사용이 적합한 소형모델입니다.

NamA 의 리플로우 시스템

N2 질소 / Vacuum (Formic) 라인업

온도 프로파일 / 기본 450도 최대 600도 히팅 / Formic / N2 / Water Chiller

최대 압 1pa 도달

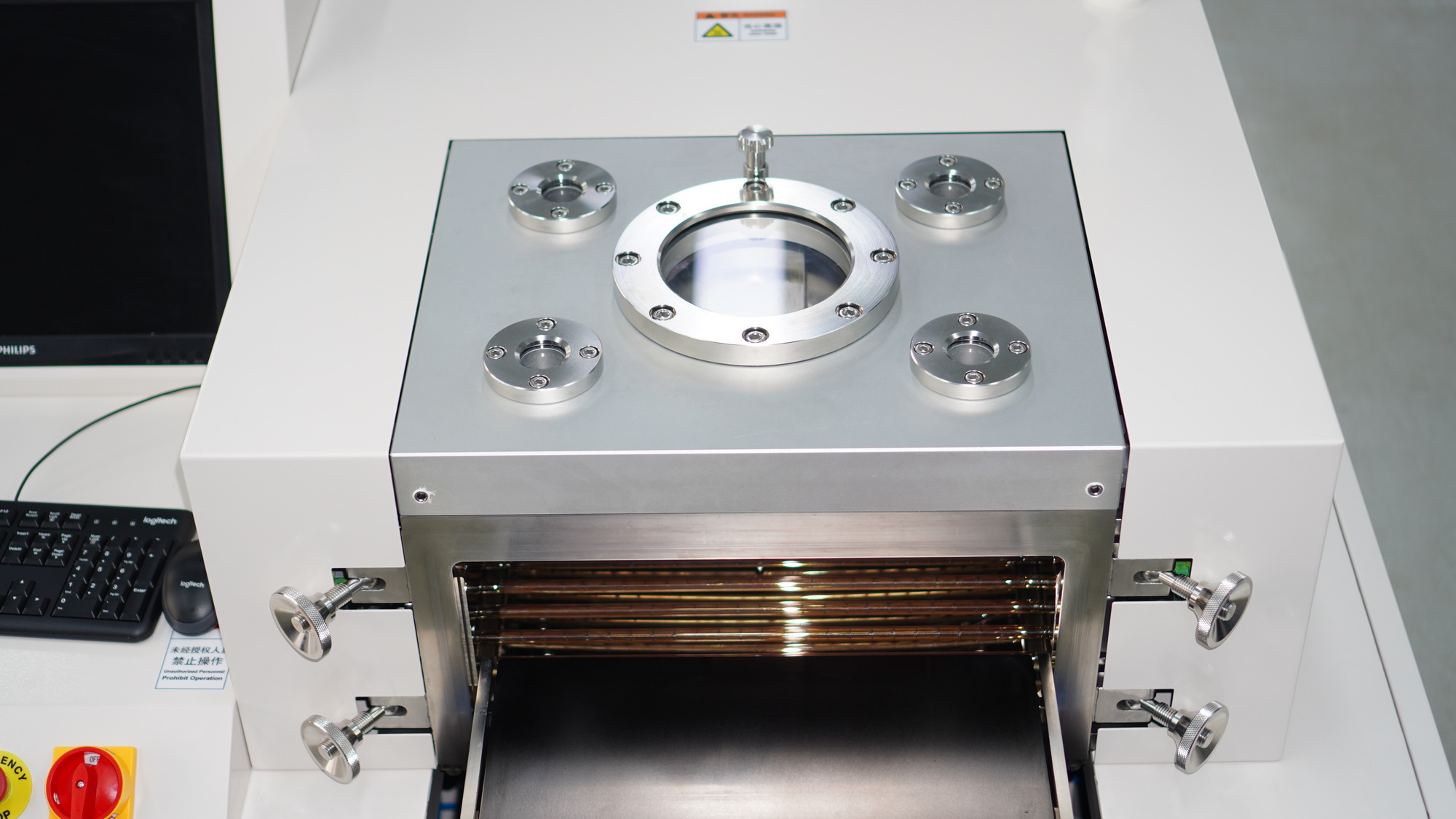

서랍형 오픈도어

솔더링 장면을 볼 수 있는 윈도우 창

Bottom / Upper Heating System

Water Chiller Cooling System

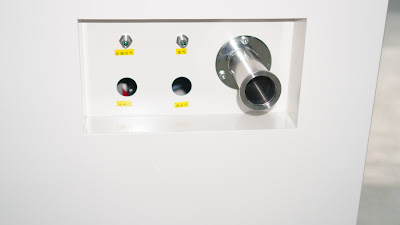

배관

히터

VC 진공리플로우 Application

IGBT 파워 디바이스, 다이오드, 진공관, TO 패키지, 광전지 디바이스

MMIC 혼합 회로 패키지, 마이크로웨이브 모듈, 피더 옵티컬 디바이스 패키지, 금박칩 웰딩

Advanced FC-BGA 패키징, 통합회로(integrate circuit), MEMS 디바이스

자동차 전자 디바이스, 파워모듈 패키지, 드라이브 모듈

에어밸브 씰, 브릿지 웰딩

LED 플립칩(Flip Chip), Mini LED, Micro LED, UV LED, 자동차 라이트등

VC시리즈 제품

25개이상의 발명 특허, 실용신안 특허 20건, 소프트웨어 특허, 디자인특허 SiC 은소결 장비 시리즈 . 웨이퍼 레벨의 포름산 진공 리플로우 솔더링

IGBT, MEMS 패키징, 고전력 부품, Micro LED, LED Bare chip등 널리 사용되는 장비.

3 Zone, 4 Zone Vacuum reflow 선택 가능 VCI 30/VCI 40

Easy Operating 가능한 운영 Menu

Heating 열 전도율이 높은 IR 방식의 Heating

설정온도에 빠르게 도달되는 고 파워 Heating 장비

VC : 소형 사이즈. 제품 개발 시험용

VCI : 중대형 사이즈. 인라인 시스템. 양산용

Model	VC 4
Purpose	In the above description
Soldering size	400300mm We also can customized 600600. Height of Chamber :90mm.
Gas support	N2,H2, H2/N2,HOCOOH.
Process support	Preform solder / Paste
Oven size (LxWxH)	14809901300mm
Weight	260kgs
Ultimate vacuum	- Ultimate vacuum level :1 pa - Working vacuum level :according to the process demand - vacuum leak rate:15hours :0.5-1 Mbar - Type of vacuum detector: Helium leak detector - Vacuumizing time (from environment atmosphere to Vacuum 1 PA:5-10mins, to 5 Pa 90s.
	90mm
Max Temperature	450°C
Heating speed	Fastest can reach to 2°C /S (Red copper heating plate / Optional: Red copper/Graphite/Graphite with SIC(on surface) ,The speed can according to the process demand to set.
Cooling speed	Fastest can reach to 2°C /S, Chamber with cooling water circulate (The speed can according to the process demand to set.)
Lateral temperature difference	±5℃
Drawer loader weight	20KG
Power	Max:21.5KW ( Equipment start power) Working power:8-10KW ( During soldering)
Heating Plate	Special treatment red copper platform (Optional: Red copper/Graphite/Graphite with SIC(on surface)
Power standard	380V, 50HZ/60HZ,3-phase five-wire,10 square copper wire
Current	3 x40 A
Control way	Siemens PLC+IPC
