SMD Assembly 공정에서 제일 먼저 이뤄지는 프린팅 공정은 작업의 시작이란 점에서 중요성을 가지고있습니다.
첫 프린팅 공정이 잘못되면, 원하는 품질을 도출하기 어렵습니다.
또한, 이만큼 중요한 솔더의 프린팅 작업은 작업의 특성으로 장비가 나뉠 수 있습니다.

사용 목적에 맞는 프린터 선택

시대변화에 따라 부품은 빠르게 초소화되어가고 있으며, 변화에 맞게 장비 선택이 되어야 합니다.

Lab에서 사용할 목적이라면 Frame-less 제품을 추천합니다.

Frame-less 제품은 번거로운 Frame 청소 및 관리를 간편하게 해주기 때문입니다.

BGA, Flat Chip등의 부품이 있는 작업이라면, 최소 M3545이상의 제품을 추천합니다.

특히 이러한 부품은 SMD Assembly공정에서 Printing 작업의 중요성이 크기때문입니다.

프린터제품페이지 바로가기

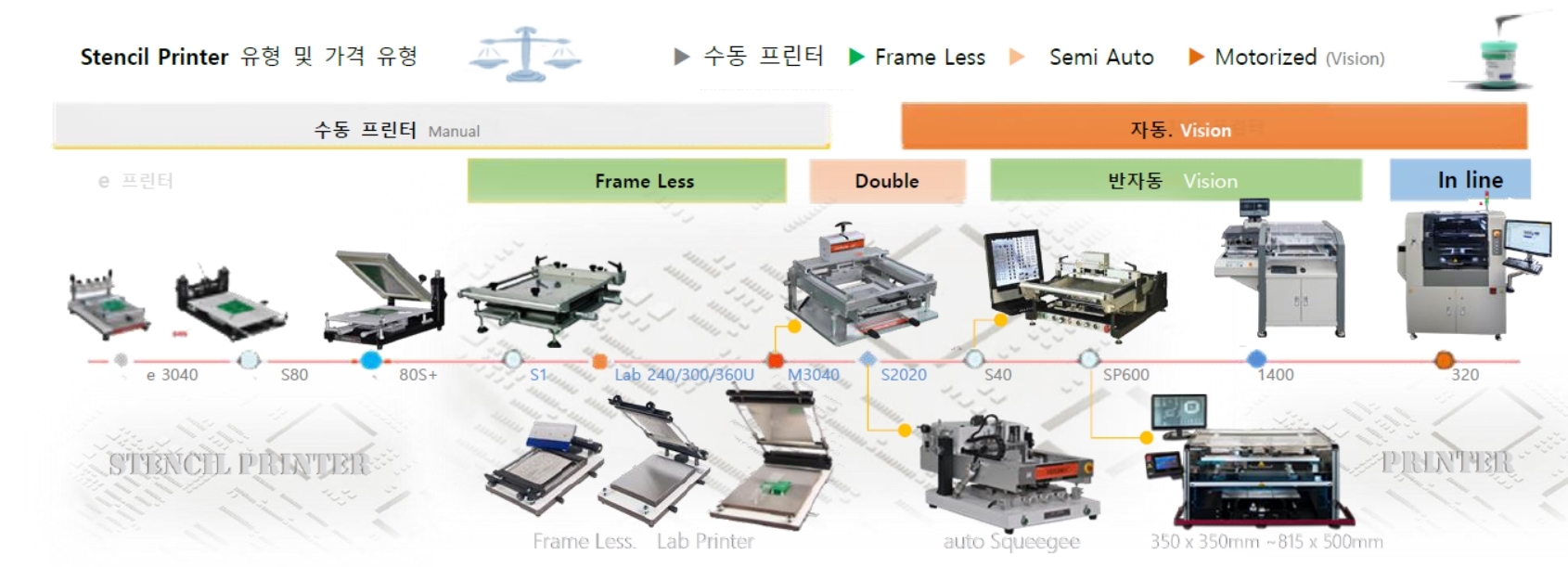

세계적으로 많이 사용되는 Lab. Small 프린터 제품군

장비 특징 및 만족도

S1 - 독일의 대표적 Lab & Prototype

프레임리스 방식으로, 독일제품이다. 프로토타입에서 널리 사용되는 프린터로 마이크로 게이지 X,Y,D축을 제어하는 방식이다. PCB고정은 마그네틱 서포트 핀으로 고정한다.

X,Y,D,Z 조절 및 양면 PCB 작업이 가능

성능 기능 : C

납기 : 2~3주

사용만족도 : C

Made in Germany

Lab 시리즈 - 세계적으로 많이 사용되는 Lab & Prototype 250, 300, 360U 3개 타입모델

S1과 같은 기능의 제품으로, Netherlands제품이다. X,D,Z조절이 가능하며, Tension Spring이 있어 Tension조절이 가능하다. Printing Quick Setup Fuxture로 빠른 Set up이 가능한 것이 특징이다. 기본 200mm Metal Squeegee 제공.

성능 기능 : B

납기 : 1~2주

사용만족도 : B

Made in Netherlands

M3545 - Manual Printer중에 가장 고품질 프린팅이 가능한 Squeegee Linear기능의 Auto Double Squeegee

스퀴지 리니어 가이드로 되어있어 균일한 높이, 각도 프린팅 작업이 가능하다.

Double Dqueegee 자동 변환되며, 양면 작업도 가능한 수동장비이다.

정밀, 반복작업에 효울적인 장비이다.

성능 기능 : A

납기 : 1~2주

사용만족도 : A

Made in HongKong

S2020 - 가성비 높은 반자동 Small Printer for Lab.소량생산

반자동 Printer장비로 200 x 250mm 이하 PCB 정밀 반복작업에 적용되는 장비이다. PLC제어 방식으로 단품 및 연속작업 선택이 가능하다. Start Key를 누르면 자동 Squeegee작동되며, 프린팅 작업속도, Squeegee Up&down 속도조절이 가능하다.

정밀 혹은 반복작업, 소형부품생산 작업에 적합한 장비이다.

성능 기능 : B

납기 : 2~3주

사용만족도 : A

Made in HongKong

S40 - Big Size High Precision Semi-auto Printer

독일의 반자동 프린터로, Frame or Frame-less & 4방향 스트레칭되며, 550 x 470mm big size지원된다. 정밀 프린팅장비이며, 프린트 속도, 스퀴지 압력등 설정은 USB연결하여 PC에서 설정가능하다. 정밀 Lab.소량생산 작업에 적합하다.

성능 기능 : A

납기 : 3~4주

사용만족도 : B

Made in Germany
