SMT / SMD Assembly Equipment. 스텐실 프린터 / 리플로우 솔더링 / 픽앤플레이서 / PCB V커팅기 / 부품계수기 등 장비안내

[중고 특가판매] Hot Air Convection Small Reflow _ 548.04G 판매 진행

소형 리플로우 원조 Best seller Reflow full Hot Air Convection type

Made in Germany



특가판매






▶ 내용 : 특별할인 판매행사

▶ 등급 : Stock. A급

▶ 기간 : 판매시까지

▶ 품목 : Full Hot Air Reflow JEDEC Spec에 준함

▶ 용도 : Lab. QC, Small volume, 신뢰성환경, LED반도체 시험장비로 널리 사용중

▶ 판매가격 : 문의 (딜러문의)

베트남지역 유지보수, 교육 가능. 운송료등 제반비용은 고객부담.



장비 본체 548-04 사용설명서 한글 + 영문 제공





기               능
548.04
548.07
기         타
 1. USB port

o

o

Interface. up-grade기능

 2. Parallel port (Printer Port)

o

o

H.P Epson printer호환

 3. 인쇄 (년/월/일/시간) 25 Pin type

o

o

고객명 입력가능

 4. 1ch x Temperature Profiler

o

o

온도 Recording 시스템

 5. Profile Memory기능(7개)

o

o

각 유형의 온도측정 메모리

 6. Program Memory 기능 (16개)

o

o

각 유형의 프로그램 기억 기능

 7. Exhaust Fan Motor Box

o

o

배기 탁트 Box 2m Cable. Fan




▶ Pb Free Reflow Soldering 및 Bond 경화 기능.[Full Air Convection]

▶ 548-04G vs 548-07G "Conveyor 폭 / 챔버 길이" 차이 외 모두 동일 Spec .


548-04G Reflow는 LED 신뢰성 장비로 가장 많이 사용 Reflow
Full Air Convection으로 LED 표면에 외곡이 없음.
Mesy III 을 Reflow 와 같이 사용 가능.
Mesy III 사용시 Excel File로 변환 다양한 Application.
USB Interface로 PC 화면에서 제어.
Mesy III 0.1 sec측정 가능한 Profiler 호환 for Sosy Program





▶ Specification

- Dimensions(W.D.H) : 1000 x 600 x 500mm
- Max PCB width Work 180mm
- Heating Length = 600mm
- 1ea x Profiler Built in, thermocouple sensor & cable
- 7 ea x Profiler Memory (Graphic LCD 에서 시차 별 온도 분석)
- 1 ea x USB Interface Port.
- 1ea x Parallel Print 25 Pin Port ( PLD Mode )
- 16ea x Each Model Memory. 6 x Measurement data
- Windows XP 환경 Software. (op)
- Self Machine Test & up Data Function.
- Monitor & Note Book Stand(option)
- Power : 3 x 380V +(N)220V+PE(-2/+10V) 50/60Hz

▶ 장비 디테일 사진




PB free 100% 대응 장비

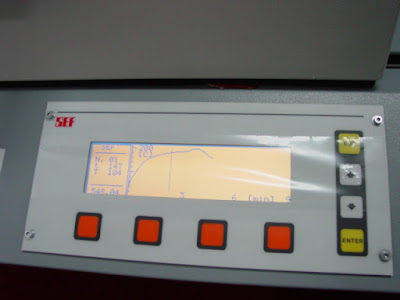

LCD 창에서 온도 프로화일 Real Time 구현 저장. 불러오기 시차별 분석 가능




온도 프로화일 Mesy III 연동 운영 가능 전용Profiler 별도





PC 및 PC Stand 미포함
