PCB 자동 멀티 커팅기 - 자동 PCB V cutting N925


장비 본체. 제어 Control panel unit

Product name  :  PCB V cutting machine, LED aluminum plate Cutter  Multi  group multi  Blade  V-Cutting Machine.

본 900 Series V Cutting 장비는 Tube LED Light PCB V-Cutting을 위하여 개발된 장비 입니다.  Multi Line을 한번에 작업을 하는데 매우 생산성이 높은 장비이며, 누구나 안전하게 작업 할 수 있는 장비 입니다.

PCB 길이는 제한이 없으며, PCB 간격은 8mm 간격입니다. 최대 19 Line 가능 하며 PCB 폭은 200mm  입니다. 그 이상의 제품에 대하여 특별 주문 제작이 가능 합니다.

PCB 폭 8mm 표준이며 격자로 칼날을 배열 시 4mm 가능 합니다, 이때의 PCB 두께는 2 t " Metal PCB" 까지 보증 합니다.

칼날의 원소재는 일본제품이며, 대만에서 가공한 SKD-11 소재의 견고한 칼날이다.

Load 부착을 하여 In Line 작업이 가능하며, Cutting 작업수량을 입력하면 자동 Counting 설정 수량 까지 Cutting 합니다.





 PCB는 최소 8mm이며, 격자 칼날 배열 시 4mm가능



● Specification



 Model

 Description

 N 925

 1

 Dimension

 2160 x 570 x 1050mm

 2

 Max Length of PCB

 unlimited

 3

 Material of PCB

 LED Bar LED , Fiber Board, Aluminum Board,

and Special Plate

 4

 Cutting Thickness

 0.2mm ~ 3 mm

 5

 Min Cutt Width

 8mm 기본 ~      4mm (특수)

 6

 Max Cutt Length

 100mm

 7

 Blade Material

 SKD-11

 8

 Max Group Q'ty

 19 Group

 9

 Speed

 300 ~ 500mm / S

 10

 Power

 220V 60/50Hz 40 Watts (110V/60Hz)

 11

 Weight

 178Kg

 12

 Packing

 200Kg

  Notes

 (/ 2  1 Unit x 4개 칼날소요)

   칼날 추가 시,  칼날 1개당 18만원 (SKD 11)

l  칼날 높이  조정.

l  칼날 회전속도 및 Conveyor 속도 개별 조정.

l  Digital LED Panel Display 제어.

 Feature

 1

 The machine adopts the computer screen control with a counting device, which you can use to preset the processing production. And the space of cutting tool is visible on the screen.

 2

 It can cut many boards with multiple sets of knives work at the same time.

 3

 The knife flywheel is adjustable as a whole from 0 to 3mm.

 4

 The distance between knives is regulable as well, applying to PCB with width from 15mm to 20mm.

 5

 The blade is made of imported SKH51 high speed steel material, which is durable and have a long service life.

6

 It is convenient to adjust the cutting speed through rotary knob.

 7

 No limits of the cutting length.

 8

 Thickness range of PCB : 0.2- 3.0mm.

 9

 With a conveyor belt line, the separated PCB can be send out directly to reduce pick-and-place

 10

 The machine adopts multiple blade to separate boards with simple operation and high efficiency, fitted for batch production






 Max PCB 폭은 200mm, max 19 Array 이며, 그외 사양은 주문 제작






 1차 칼날 Unit 와 V-Cutt Guide 사이는 120mm이다

이 기능은 V line을 정확하게 Cutting위하여 위치를 잡아준다.

측면에서 별도 PCB Guide을 하여 준다.

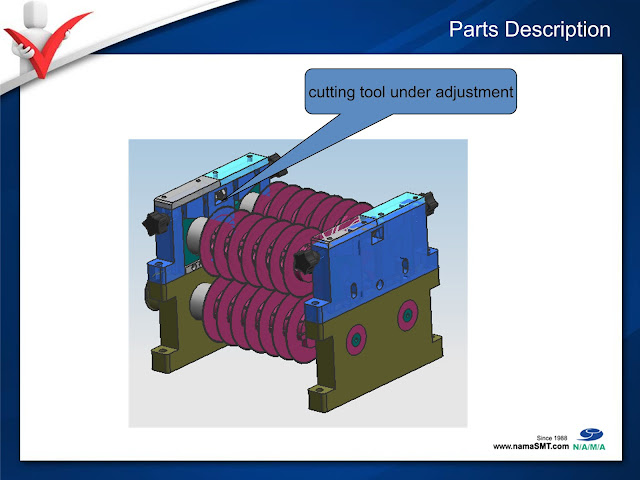

칼날의 높이는 좌/우 상/하 개별 세밀조절 가능.





 V-Cutting 후 Belt Speed를 조절하여 2차 작업 과 중복되지 않도록

Conveyor Speed를 개별 속도 조절이 가능하다.








칼날은 상/하 1차. 2차 단계적 Cutting으로

알르미늄 PCB. Metal PCB 작업에 긴 수명의 칼날 내구성을

갖을 수 있도록 디자인 되었다.

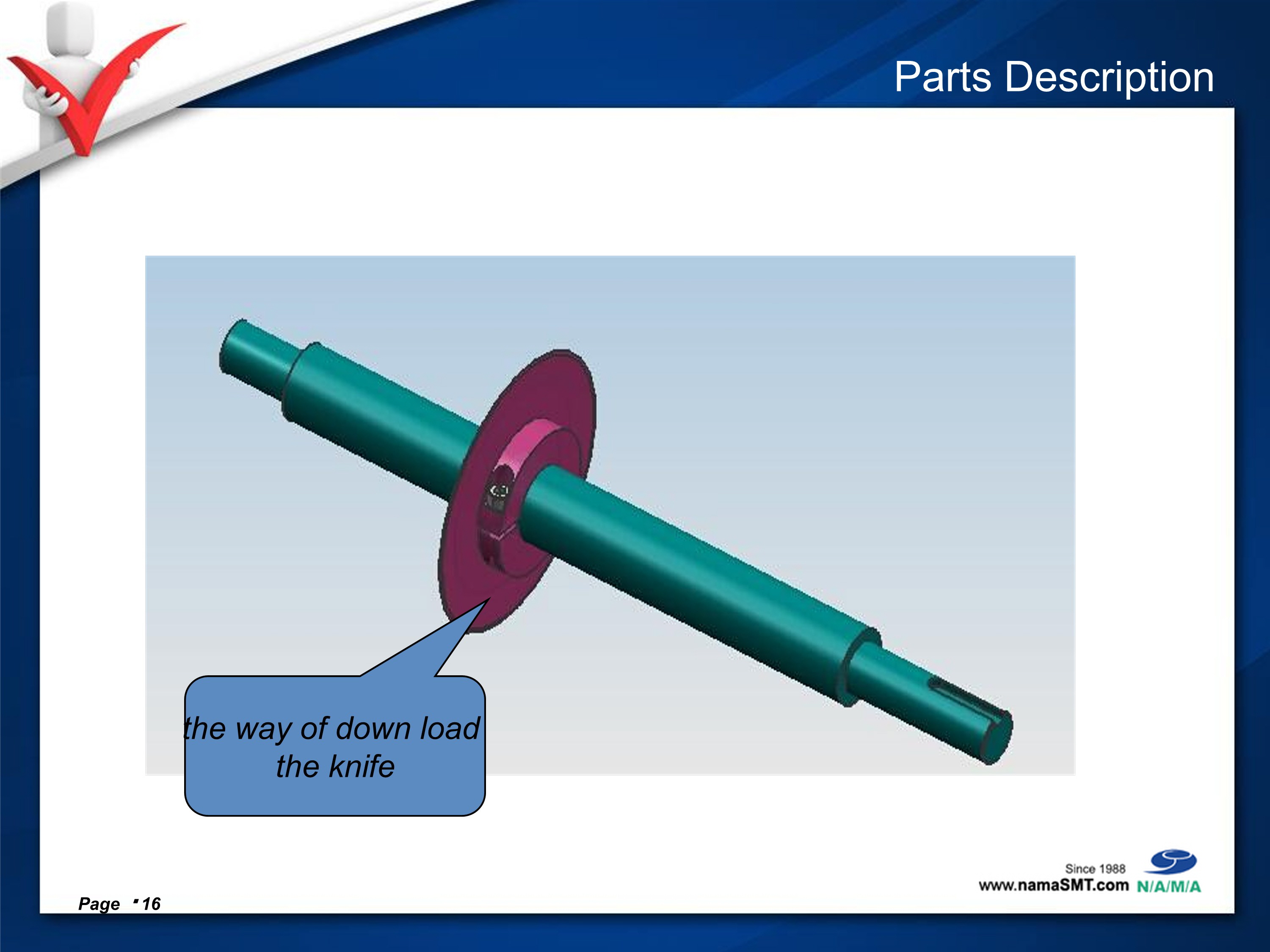

 갈날은 6각 랜지를 통하여 안전하고 빠르게 폭 조절이 가능하다.

특수설계된 칼날 회전부를 사용, 모델 변경 시 빠르게 설정 할 수 있도록

이동 가변 가능한 칼날 Unit을 사용 한다. 2015년 5월 출고분 적용





내구성이 강한 알르미늄 과 SKD-11 스틸을 사용하여

많은 작업에도 변화되지 않는 소재 사용.





 장비의 상태를 알려 주는 Tower Signal Lamp로 쉽게 장비 이상 유/무 모니터링




 어떠한 작업공간에 설치가능한 Compact 디자인



다양한 PCB Cutting 가능

LED aluminum plate cutter multi group multi blade cutting machine




 PCB Cutting 작업 전



  PCB Cutting 작업 후



그외 사진들.








장비재원설명
