인라인 / 스탠드 컨포멀 코팅기 장비 __________XTI / XTP 시리즈

인라인 모델

 형상인식 되는 인라인 컨포멀 코팅장비 XTIV vision

CCD 비젼 형상인식이 가능한 인라인 코팅장비

500W픽셀 고속 산업용 CCD 비젼 카메라로 작업물 자동 인식

이미지 프로그래밍, 오프라인 프로그래밍으로 이동하는 작업물 자동 인식 및 코팅

컨베이어 속도 파라미터에 따라, 작업물을 인식 및 코팅&디스펜싱 작업

반복 위치 정확도 +/- 0.02mm

5축 방식으로 틸트지원. 수직 디스펜싱 가능

(*기본 3축. 5축 op)

incl. Tank

코팅 UV Light 설치로 코팅작업물 확인가능

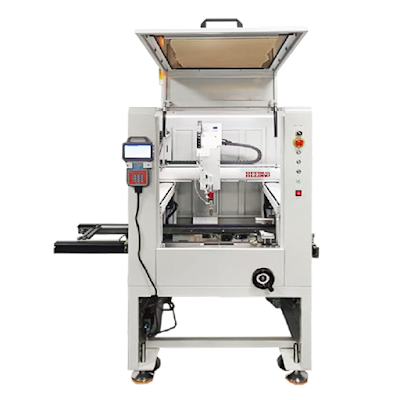

인라인 컨포멀 코팅장비 XTI 04

인라인

수동 컨베이어 조절

인라인 컨포멀 코팅장비 XTIV 04

3축 비젼 인라인 셀렉티브 코팅장비

다양한 회로 기판의 선택적 분사를 정확히 달성합니다.

고밀도 복합 회로 기판의 분사 공정 구현가능

고속, 고 신뢰성, 고 안정성을 갖춘 변속 및 제어 시스템

세척기능, 형광 검출 광원 라이트 유닛설치

PC 컨트롤, SMEMA기능

1/2/4 밸브 선택가능

2 정밀 / 2 스프레이 밸브 선택가능

PCB width : max. 450mm

PCB height : max. 110mm

자동 컨베이어 조절

탱크 : 10L 코팅탱크 + 2L 세척탱크 제공

Running Speed : Max. 1000 mm/s

Power : 220V 1.8KW

인라인 구성도

오프라인 스탠드 모델

PC 컨트롤

3축 비젼 시스템 설치

고밀도 복합 회로 기판의 다중 트랙 분무

데이터 입력 자동 프로그래밍이 가능한 소프트웨어 프로그램

고속 고신뢰성 고안정성의 전송 및 제어 시스템

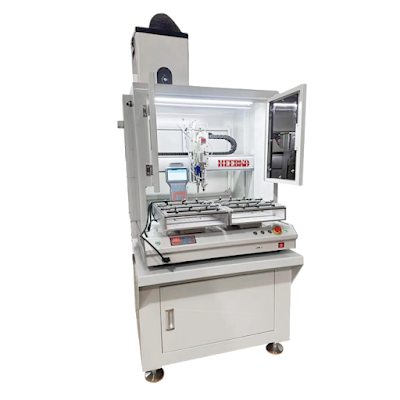

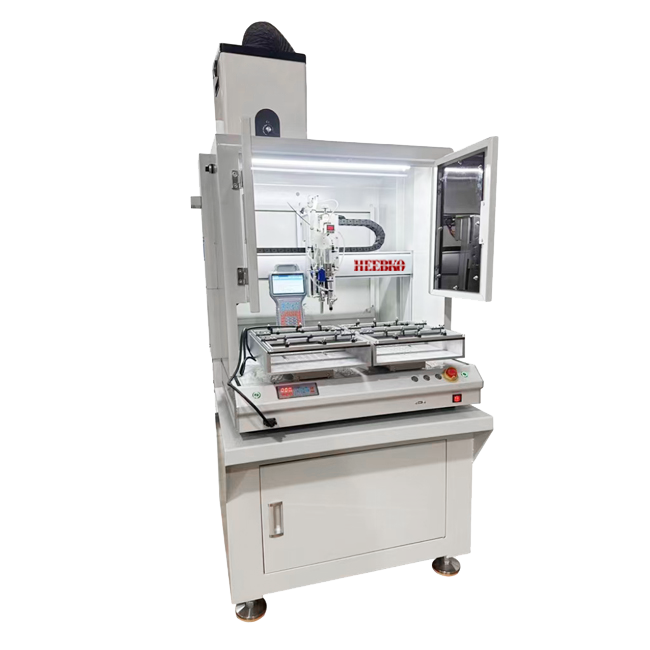

틸트 2 테이블 컨포멀 코팅장비 XT 21TS

2 플랫폼, 틸트기능의 코팅장비

PC 컨트롤 2테이블 2틸트장치 컨포멀 코팅장비 XTP 22S

PC컨트롤로 더욱 쉽고 정확한 작업

틸트 기능으로 더 많은 작업영역 코팅 제공

2테이블 컨포멀 코팅장비 XT 21

2 테이블로 더욱 빠른 작업

UV 큐링 장비

UV 더블램프 큐링 장비

UV 드라이, UV 큐링, UV 바네싱

튜브형 수은램프(365nm) or LED 선택가능

테프론 메쉬 타입 컨베이어

3KW 램프 튜브 2 set

Max. Height : 200mm

conveyor speed : 0-10 m/min

Max width : 300mm

Power : 380V, 6.5W (단일램프 3KW)

장비 기능 "전원 표시기, 장치 독립 시작, 정지 버튼
램프 전류 표시, 램프 수명, 램프 독립 스위치
메쉬 벨트 속도 조절, 램프 높이 조절(수동)
XNUMX단 기어로 파워 조절 가능(전광/반광)“

Dual Lamp 인라인 UV 장비

PLC 컨트롤

PCB 높이 910 +/- 20

UV : 듀얼 Mercury 램프, 6KW Light source

Wave length : 200~400nm / main peak : 365nm

컨베이어 길이 : 1800mm / 1500mm 선택가능

컨베이어 최대 너비 : 450mm

Max. PCB : 450 x 450mm

PCB 높이 : Max.100mm

Power : 380V x 3 phase

Total Power : 13KW

Single 레이어 적외선 경화 인라인 큐링 리플로우

PID 컨트롤 + 터치스크린

4개의 온도구간 Zone. (2존 / 3존 / 4존 선택가능)

각 Zone 당 6 개의 히팅튜브 (상 / 하 3개씩)

최대 100도 설정

히팅시간 : 10분이하

PCB 높이 910 +/- 20mm

컨베이어 길이 : 1800mm / 1500mm 선택가능

컨베이어 최대 너비 : 450mm

Max. PCB : 450 x 450mm

PCB 높이 : Max.110mm

Power : 380V x 3 phase

Total Power : 26.5KW
