경제적인 스텐실 프린터 80S+ ~ SMTall

80S+ Printer는 소량생산 혹은 실험실이나 QC등에서 사용하기 적합한 Solder Printer 입니다.

X. Y. Z측 조절이 가능하며 D 측 대각은 30도까지 조절이 가능합니다.
Frame Size는 매우 작은 size 부터 470mm x 370mm 까지 고정이 가능합니다.

특징 Double PCB를 별도의 구성품 없이 작업 할 수 있으며, Table 밑면에 Hole 타공 및 Screw Tab이 되어 있어 Universal Fixture 고정이 가능하다.

80S+ Printer 적은 공간 어떠한 장소에서도 설치 가능하며, 누구나 쉽게 고 품질의 솔더 프린터 작업이 가능한 장비 입니다. 세부 사항은 하기 사진을 참고 하시기 바랍니다.

적용분야 : Lab. Small & Multi Printer 공정.QC 시작실. 기타 프린터 공정

1. 특징

1. 프린터와 동일한 플랫폼을 선택할 수 있으며 PCB 보드의 단면과 양면을 쉽게 작업 할 수 있으며 높은 유연성으로 높은 인쇄 정밀도를 보장합니다.

2. 스텐실은 최대 30도까지 회전 할 수 있으며 반복 작업시 정밀도를 항상 유지할 수 있습니다.

3. 스텐실 이동은 X 축, Y 축의 미세 조정과 결합하여 최상의 위치를 조정하고, 편리하고 효율적으로 수정합니다.

4. 뛰어난 내구성으로 좋은 품질의 프레임; 볼트 막대를 사용하여 높이를 조정하는 브래킷, PCB의 두께를 제어하기에 편리한 브래킷

싱글 / 더블 PCB 고정을 위한 Universal Fixture

PCB 거치모습

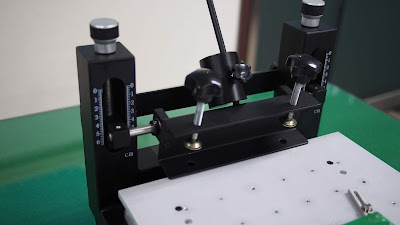

스텐실 서포터 모습

X축 / D축(대각) 조절 손잡이

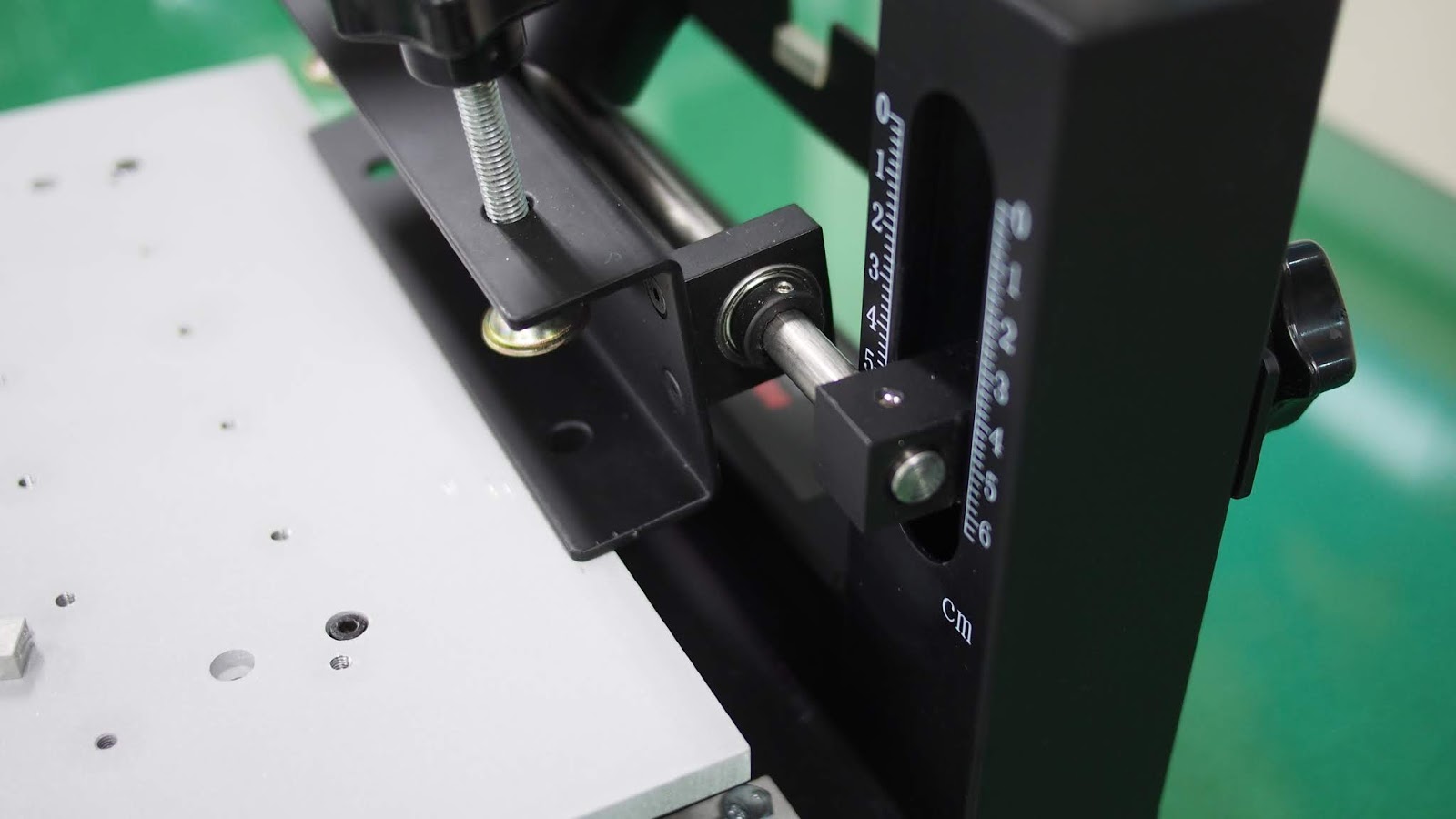

Stencil 고정 높이 조절가능

후면 Balance weight limit Bar 및 높이 평형bar

Stencil의 편리한 사용을 위한 발란스 추

유니버셜한 픽스쳐 기본제공

높낮이 조절가능

PCB고정 Bar는 360도 자유이동변형이 가능하다.

스텐실 고정 전 모습

SPECIFICATION

Details

option

STENCIL PRINTER FOR STENCIL FRAME 80S+

X. Y. Z측 조절이 가능하며 D 측 대각은 30도까지 조절이 가능. Frame Size는 매우 작은 size 부터 350mm x 450mm 까지 고정 가능. Double PCB를 별도의 구성품 없이 작업 할 수 있으며, Table 밑면에 Hole 타공 및 Screw Tab이 되어 있어 Universal Fixture 고정이 가능.

Dimensions : 580 × 320 × 260mm
Platform Size : 300 × 400mm
PCB Size : 220 × 320mm
Template Size : 370 × 470mm
Printing speed : Labor control Manual
PCB Thickness : 0～100mm
PCB Tuning range : Front / Side +15mm
Platform height : 180mm
Repeatability : ±0.01mm
Fine Adjustment Range : Z-axis ±45mm X-axis

±35mm Y-axis ±45mm
