사용에 적합한 프린터인지 선택에 많은 고민을 하게 됩니다.
본 내용은 수동 프로토타입 Prototype 프린터 비교표입니다.
참고하시기 바랍니다.
비교대상은 수동 스텐실 프린터이며, 3가지 모델로 비교됩니다.
비교표

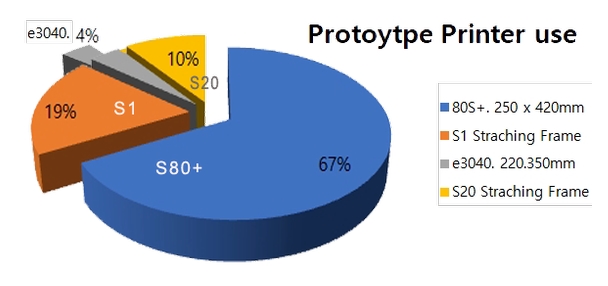

본 내용은 그간 30년여년 "Prototype Printer"장비 판매를 기준하여 통계된 내용입니다.
제품특징
작업을 위해 적용공정에 대한 작업량, 정밀성, 프린터작업영역등을 먼저 확인해야합니다.
이러한 기초적 작업목적을 확인 후 그에 대한 적합한 장비 선택을 해야 합니다.
1) e3040 manual solder printer
단순 프린터 작업용
작업하는 소재의 극간 밀도가 1.5mm 이상의 제품의 경우 e3040을 사용해도 된다.
작업량이 10개 이내의 제품과 단품작업.
e3040은 경제적으로 출시된 제품으로 Frame을 고정하는 Unit이 2개 및 스크류로 베에스 프레임에 조립해야한다. 또한, 프레임 고정 브라켓역시 스크류 중간에 걸쳐있어, 반복적인 작업에는 구조상 흔들림 및 유격이 발생 될 수 있음을 유념해야한다.
이러한 단순구조로 생산되 제품은 많은 기능을 요구한다면 만족하기 힘든 제품이다.
D측 대각조절방법은 2개의 Knob를 번갈아 조절해야 설정이 가능하여 조금 번거롭다.
그외 제품의 기능을 보강하여 사용하고 이해한다면, 장점 된 부분의 기능을 발견할 수 있을것이다.
2) 80S+ Solder Stencil Printer
80S+ 모델은 10년간 판매해 온 S80제품의 업그레이드된 2020년형 스텐실 프린터이다.
그동안 S80제품 사용에 불편한 기능 및 정밀 프린터 작업을 위해 더욱 기능이 향상되었다.
e3040모델과는 근본적인 구조가 다르게 설계되었다. e3040모델은 스텐실 프레임고정을 본체에 스크류 고정방식과 중간 프레임고정역시 스크류 가변고정 방식이기때문에 전체 고정이 작업 및 조절에 따라 매번 변경값이 생긴다.
80S+는 베이스 일체 고정 프레임 방식이다. Base Table의 흔들림 및 변화를 줄이기 위한 테이블 Fixture기능 및 Prototype 프린팅 작업을 위한 기능 및 셋팅후 각 기능 조절 부분을 Fixture해 주는 Lock기능이 있다.
프린팅 작업에서 가장 중요한 것은 반복작업 혹은 설정에 변화값이 없어야 한다는 것이다.
매번 프린팅작업에 있어서 결과가 틀리게 나온다면 안되기 때문이다.
경제적인 Stencil Printer중 가격대비 가성비가 좋은 프린터가 80S+모델이다.
* e3040 VS 80S+ 비교테이블
3) S1 Stencil Printer
S1 Solder Stencil Printer는 SMD Pick & Place를 제조하는 독일의 mechatronic제품이다.
본 제품은 프로토타입 프린터 제품이다. 다른 장비들은 가격을 절감시키고 경제적인 제품판매를 위해 제조된 제품이라고 생각하면 된다.
다른 경제적 프린터들은 조절방식이 Screw Bar방식이다.
스크류 방식은 Screw에 나사 산이 있어 정밀 조정을 한다고 해도 Screw Pitch값 이하 조절이 어렵다. 또한, 스크류조절은 사용상에 있어 Pitch 산 사용상에 흔들림 변화가 있을 수 밖에 없다. 이러한 제품은 정밀 조정작업에 적용은 어렵다.
S1제품은 "마이크로 게이지" 방식으로 10바퀴를 돌렸을때, 1 Pitch가 조절되어 매우 섬세하게 조절가능한 방식이다. 중간 버퍼조절 드라이브가 있어, 조정된 좌표 설정은 임의적으로 변화되지 않는다.
연구소 및 정밀 프로토타입 프린터 작업을 요구하는 공정에 적합한 프린터 모델이다.
본 제품은 스트레칭 프레임리스 방식으로 프레임 없이 사용하는 제품이다.
Metal Frame 관리가 필요없으며, 다량의 프레임을 사용하는 공정에서는 시트관리를 하기에 효율적인 작업이 가능하다.
Frame Sheet는 도면 관리하는 방법과 같이, 비닐에 넣어 다량을 적층. 적은 공간에서 관리가 가능하기 때문이다.
4)기타 프린터 제품들- 제품생산을 위한 프린터 S20
S1모델과 같이 스트레칭 프레임리스 방식이다.
스퀴지 무브 Bar가 있어 균일한 압력, 각도로 작업하므로, 어떠한 작업자가 스텐실 작업을 해도 동일한 품질의 결과를 얻어낼 수 있는 제품이다.
스텐실 프레임 사이즈가 크며, 생산 현장 및 정밀 프린터 작업에 사용되며,
연구소등에서 반복적인 정밀 작업에 사용되는 고품질의 반자동 프린터이다.
