Small reflow Soldering system RK 41(51) ~ SMTall

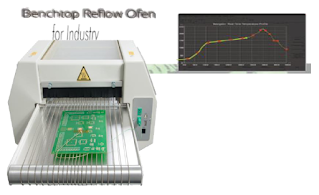

Small desk top reflow System RK 41(51)

RK Series Reflow 장비는 Lab. Small & Multi Reflow Soldering 작업을 위하여 최적화 개발된 장비이다. Small & Medium reflow 장비 중 대표적인 유럽제품 장비로 Since 1972년 설립된 회사이다.

Full hot air convection (대류기류) 장비의 Horizontal 방식으로 기류 효율성 좋으며 휠씬 저온 상태에서 reflow Soldering 할 수 있는 장비이다. 장비 운영 Setup시간을 간편하여 누구나 장비사용을 빠르게 설계된 장비입니다.

유럽 에너지 부분 저탄소 Reflow 장비 선정된 장비입니다. RK41(RK51) 모델은 저 전력 소비 reflow 장비이다.

Temperature Profile 실시간 측정기능 있으며, 측정된 Soak. Melting. Reflow 구간 온도 자동연산 화면에

보여주어 보다 효율적인 reflow Soldering 작업 실현 가능하다.

측정된 온도 Data는 USB Port통하여 Excel data로 저장할 수 있다. PC 환경에서 Reflow 솔더링 환경 분석 관리 및Application 가능하다. 이러한 기능은 Lab. QC 업무에 많은 사용되는 장비이다.

사용처 : Lab. 연구개발. 산학연센터. 부품연구. 부품 신뢰성 reflow. JEDEC 환경 온도 시험평가. 소량 다품종

생산. LED 생산. Curing (건조공정). Rework 공정. Paint Dry etc

RK Series Reflow는 3종류 제품 있으며 RK31. RK41(RK51) 장비로 구분된다. 4.0 Industry 환경의 장비로 reflow 환경에

대한 Data를 USB. RS-232 통하여 Application 가능한 장비이다.

RK41. RK51 장비 크기 제원은 모두 동일하며 Heating zone구간 상이하다. 2 장비 모두 Desk Top 장비이다. Base Cabinet은 선택 품목이다.

Preheating+ Soak + Reflow 4 (5)개 구간 + 1개의 Cooling 구간 구성된 장비이다. Full Hot Air Convection 방식의 Horizontal Convection 방식의 모델이다.

LCD Touch screen 운영 방식의 리눅스 Software 프로그램 방식으로 간편 운영 자동 할 수 있도록 설계되었다.2체넬 x 온도 측정기능 과 Mesh belt Conveyor 방식, 3 color tower signal Lamp 기본 기능이다. 소량 다품종 Reflow Soldering. Lab. Mobile 부품 신뢰성 검사를 위한 Reflow 가장 많이 사용하는 장비이다.

이러한 작업에 필요한 온도 측정. 저장, 분석이 가능한 기능이 기본이며 USB port 통하여 측정한 온도 Profile DataExcel 파일로 저장 분석할 수 있기 때문이다. RS 232 Port 통하여 다른 장비 와 연동하여 장비 운영 및 응용 Application 가능하다.

Conveyor Speed는 고객이 별도 Calibration을 통하여 속도 제어 범위를 변경할 수 있으며 이러한 기능은 Curing (건조) Burning Test 사용을 할 수 있는 다양한 응용을 할 수 있는 reflow 장비이다.

Lab. QC. 학교. 산학연 센터 등에서 Reflow 작업 과정은 모니터링. Inspection을 하는데 많이 사용하는 장비로 Chamber 위쪽 특수 투명 Glass되어 있어 Reflow 전 공정을 볼 수 있다.

특징

l Full Hot Air Convection 작업

l LCD 터치 스크린 방식의 간편한 장비 운영.

l Max 300’c 안정적인 Reflow Soldering 작업.

l Top 투명 “특수 Glass” Reflow 전공정 Visual Inspection기능.

l 2체넬 x 온도 측정. 저장 분석 기능.

l 온도 Parameter up to 10 Memory.

l Melting 구간 설정에 따른 자동 연산 온도구간 표시기능.

l Power OFF기능. Chamber 온도 80’c이하 때 자동 Main Power OFF

l USB Port for 온도 측정 data 저장. Software upgrade.

l Mesh belt Conveyor 방식으로 흔들림 극소 장비.

l Forced Hot Air 방식으로 열 그림자 발생 방지 장비

l 3 color Signal Lamp 장비 상태를 Lamp 통하여 알 수 있다

l Conveyor Belt 속도 고객 작업유형에 따라 Calibration가능.

(Stepping 모터 방식으로 Chamber 통과시간 1시간~1일 설정가능)

l Extra 장비 와 RS232 Interface Application.

l Emergency Switch 긴급한 상황에 사용된다.

l Chamber 내 조명 ON/OFF 기능.

l Loader & Unloader Plate (선택사양)

l N2 (선택사양)

l 단면. 양면 PCB Reflow 작업 기능.

RK 41(51) Reflow는 수평 온도 순환 방식으로 부품 과 PCB에 직접 Hot 바람이 닫지 않도록 디자인 되어 BGA. PLCC Plat chip. Under ball Reflow soldering 더 좋은 품질 구현이 가능한 장비입니다.

RK41 reflow 장비는 Mesh Belt Conveyor 방식으로 PCB Max 폭 360 mm까지 작업 가능 합니다. Chamber 내부 모니터링 할 수 있는 Top Window 방식으로 되어 있습니다. 특수 고 단열 소재로 장비 표면온도 안정 유지하며 Chamber 열 손실 없도록 설계 디자인된 장비이다.

Hot Air Convection은 수평 대류 이동 방식으로 BGA. PLCC under ball 소재 Reflow Soldering 보다 고 품질 Reflow Soldering 구현 가능한 장비입니다.

열손실 빠른보존. 복원력 우수:

reflow는 4면에 열 오차 온도 값 ±1'c 범위의 고 정밀 온도 유지 관리 가능 한 장비입니다. 4중 단열 디자인되었으며 수직 대류기류 방식으로Door 및Chamber 상/하 이음 부분의 열 손실 없는일체형 Chamber 방식으로 열 손실. 열 그림자 현상이 없는 장비입니다.
