신개념의 Temperature Profile Parameter 구현을 보다 쉽게 구현하는 새로운 Reflow오븐 R5

R5 Reflow Oven은 신개념의 Temperature Profile Parameter 구현을 보다 쉽게 구현하는 새로운

Reflow장비 입니다.  " 세계 유수 Solder Paste" 온도 특성 Data가 있어, 사용하고자 하는 Solder

Paste Data 선택 하면 자동으로 온도 특성 Graphic 화면 구현 됩니다.



시간별 온도를 PC화면에서 마우스로 (point)점을 통하여 그리면 자동으로 온도구현에 Profile을

만들 수 있는 새로운 운영 방식의 reflow 입니다.PC에서 프로그램 작성된 Data를 Reflow Oven

에  6종류 전송 저장 할 수 있다.



저장된 Reflow에서 해당 Data 불러온 후,실행하면 불러온 온도 프로화일 Graphic에 Real time

온도 변화가 네이베이션 과 같이 설정된 온도를 자동구현 되는 신개념의 Reflow 입니다.





Hot Air Convection

Chamber 온도를 강제 대류 만들어 열로인한 부품의 손상

감소 시키는 기능의 Convection 방식이다





       1. 특징



l  무한대 프로그램 PC저장

l  구간별 온도 특성 보기

l  온도 Profiler 측정 저장

l  화면 구간 설정 ( Pre heating 구간)

l  화면 바탕색. 눈금자 설정변경

l  Tem. Max 쉽게 변경

l  Reflow Oven Parameter Viem 기능을 통하여 바른 온도 특성 확인

l  Profile Graphic 전체 온도 상/하. 시간 딜레이 쉽게 변화

l  세계 유명 Solder paste 라이브러리 Data 제공 및 추가 가능

l  etc







          2. 장비구성

Name	Q’ty
1.  Reflow oven	1
2.  Power Cable	1
3.  fuse	1
4.  Software CD (option)	1
5.  USB communication Cable	1
6.  Exhaust Hose  80mm 반지름	1

직구사이트로 이동





           3. 장비명칭





           4. 제어 LCD Control







         5.  Nabigation Guide Profile edit







          6. 다양한 솔더 Profile libray data

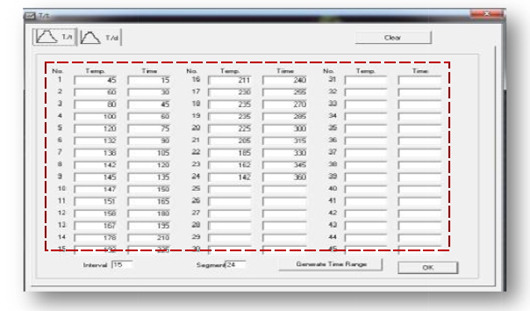

           7.  Step Parameter 설정 방법  최대 45 구간



up to 45 step 온도 구간 설정 기능으로 사용 가능.





           8. 다양한 정보 저장  Profile data



Reflow 작업물 온도 프로화일 data 및 사진 입력가능

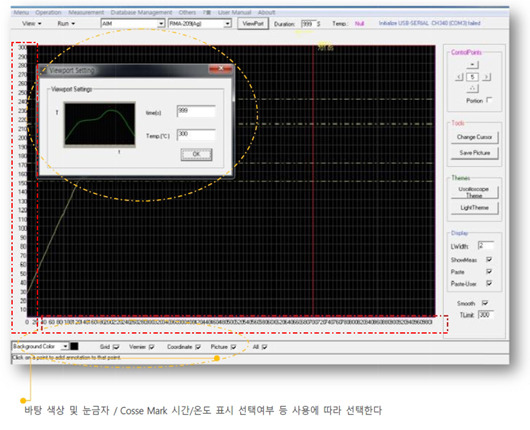

      9.  바탕화면 도표변경   최고온도/ 최고측정시간 도표 변경



 Reflow 온도/시간 도표 화면  쉽게 디자인 가능.

측정시간 999 sec / 최대온도 600'c 등의 도표를

변경가능 하다







  10.  Solder Paste libray data    솔더크림 data  및 추가작성 가능



 기존 솔더크림 data 변경 및 새로운 제품 간단하게 등록하여

온도 특성변화를 바로 볼 수 있으며, 온도 구현이 가능하다.





        11. 배기기능    배기 Hose 호수 기본제공

Exhaust 기능으로 작업실 유해Gas배출 기능

1.2m Exhaust Hose 기본 제공.







        12. 실시간 온도 모니터    Reflow 온도변화를 실시간 화면에 보여 준다



 Reflow 작업 전 과정을 Nabigation보는 것 같이 실시간 온도

변화 진행을 화면에서 불 수 있다.







        13. 온도분석     Reflow 구현 전/후에 대한를 분석 할 수 있다.

온도 측정 후 구간 온도 변화를 Mouse로 극간 Bar 선택하면 자동

온도 특성변화를 연산처리하여 준다. 화면 변화를 저장 할 수 있다



PC에서 작성한 data Reflow Oven에 전송 저장가능하다.

이러한 저장 공간은 8개이며, PC제거 후 Reflow Oven에서

프로그램을 불러오면 Profile Graphic 보여준다,



또한 작동을하면 설정온도 및 Real온도가 화면에 보여주며,

시간별  온도변화를 숫자로도 표기하여 준다.



이러한 기능은 PC에서도 동일하게 할 수 있으며 PC에서 작업일 경우

data 분석 저장 Application이 가능하다.







        12. Simple  장비 작동     PC 제거상태에서 누구나 쉽게 장비 운영이 가능하다.



LCD 창에서 Easy operation가능한Simple 기능이다



LCD 제어 및 Key switch on Oven







        13.  Reflow Oven Panel

 Reflow Oven 표면 Reflow 설정 idea 제공
