수동 마운터 SMD Pick and place Station SK-7000



SK7000 SMD Device Pick & Place Staion 제품은 20년 이상 판매하여온 SK 5000제품은 시대변화에 효율적으로 SMD Device 실장작업 할 수 있도록 새롭게 개발된 신개념의 SMD Manual Pick & Place 장비이다.



SK7000 Vacuum Pick up 장비는 SMD 부품 외. VCM. 반도체 개발공정. 정밀부품. Camera Module .주얼리. 다양한 Small 부품 Pick 작업에 널리 사용되고 있는 제품이다.



진공량을 작업특성에 맞도록 설정을 할 수 있으며, 이러한 설정에 있어 진공압력 Level Meter 통하여 균일한 진공 압력을 설정할 수 있어 누구나 쉽게 정교한 작업이 가능하다.



진공 발생모터 장비에 Bulti-in 되어 있어 전원공급으로 간편한 작업이 가능하다. 다양한 작업에 필요한 Suction Neddle . Vacuum Pad는 별도의 보관 Station 있어, 보다 능률적인 작업을 할 수 있다.



SK7000 장비에 따른 기술적인 지원은 Swiss Powtec회사에서 기술적 지원을 통하여 보다 내구성 및 인체공학적인 Idea기술 적용이 되었다.





적용공정 ; Lab. Prototype for SMD Assembly 작업공정. 학교. 산학연센터, VCM 조립공정. 정밀부품 조립공정. Lens조립 공정.


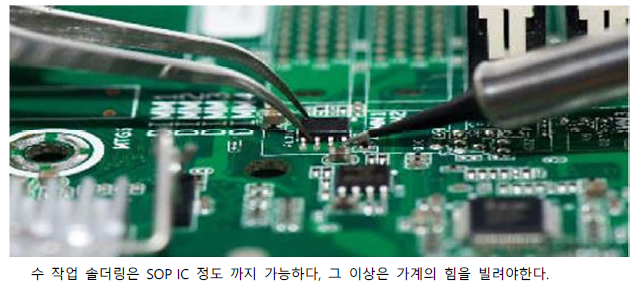

Solder 작업

SMD실장

Reflow Soldering

Lab 작업을 할 경우 Solder dispenser를 추천한다.



정밀 혹은 PCB 작업량이 있을 경우

Straching Small Printer (SD300)추천 한다.

이 장비는 Metal Frame없어 효율적인 작업/관리 가능하다.



>>  TR400 장비는 Cad변환하여 자동

으로 솔더 작업하여주는 장비이다.



가장 많이 사용하는 실장 장비이다.

BGA. Fine pitch 부품 작업있을 경우

MPL 장비를 추천한다.



이 장비는 반자동 Vision실장 작업이

가능하여 누구나 작업이 가능한 장비이다.



>>  MV3G 장비는 자동으로 Chip실장

장비이다 ,BGA작업은 불가하다.

Hot Air Convection 장비로 부품의 손상없이 Reflow Soldering장비이다.



RK5 장비는 Memory 저장 가능하며 소형장비 중 솔더 품질이

좋다.



>> BGA, QFP. 극소형 온도에

민감한 작업을 할 경우

301. RK31 장비 추천한다.











1.  장비 명칭






1-3




Un Packing



제품을 받으면 포장물 손상을 먼저 확인한다. 포장물을 제거하여 부품 항목 과 동일하게 부품 및 액세서리 확인한다.



     부품 목록

NO

구성품

 구성품 설명

수량

1

SK 7000

 SK 7000 장비 본체

1

2

Vacuum Pen

 진공실장을 위한 펜+Hose

1

3

전원 Cord

220V 전원 cable

1

4

Suction Station

 Neddle. Vacuum Rubber 보관 Plate (조립필요)

1

5

Hose 지지대

 Vacuum Hose 지지대 + 3ea x Screw (조립필요)

1

6

Accessory

 Vacuum Ruber. Nedddle. 필터



7

Fese

 1.5 A

1

8

사용자 메뉴엘

 한글 사용 설명서 및 보증서

1

l 손상 및 빠진 부품에 대하여 구입처에 확입 바랍니다.

l Spare 부품에 대하여 반드시 잘 보관 하여 주시기 바랍니다.





출고 Lot에 따라 조립 완성도 상이 합니다, 이것은 포장 안전에 따라 상이 합니다.

위 그림 과 같이 고객이 조립을 하여야 하는 부분을 참고 바랍니다.



1.    13 Station : 3개의 Screw 조립한다.

2.    14, Vacuum Hose 연결

3.     1. Hose 안테나 작업

4.     8. 전원 코드



l  조립 완성 되었으면 Suction. Vaccum Ruber를 정렬하여 13 Station에 놓는다.






장비 작동



1

8번에 전원 220V 프러크 연결한다.

2

6번 전원 스위치를 위로 올리면 4번 붉은 lamp에 점등이 되며 장비에서 미세한 진공

소음 발생된다.

3

9Vacuum Pencil로 부품을 Pick up 한상태에서 5번 진동 VR을 돌려 Vacuum 압력

이 부품 착.탈이 잘되는 지점을 찿아 진공 시험을 한다.

4

진공시험은 진공 Pancil 작업 방법을 참고한다.

5

작은 부품 과 큰 부품을 Pick up 그리고 Place 잘되도록 진공 안력을 조절하여 준다.

6

SMD 부품 Size에 따라 진동 Pad Suction Neddle을 변경하여야 한다.

7

작은 부품 작업시 진공량이 높으면 실장을 할 때, 부품이 떨어지지 않을 수 있다.

이때 진공량을 작게하면 된다.




참고사항 :

진공 Switch 작동을 하지 않은 상태에서 진공 Meter 높게 올라가면 필터에 이물질이 있거나 Hose 막힘 현상이다,

이때 진공 Pen 및 필터, 진공 호수에 이물질이 있나 확인한다.

진공 펜은 1주일에 1회 청소 확인을 한다

SMD 부품 실장 때, 솔더크림이 유입되어 필터 및 Hose 맊힘 현상이 일어 날 수 있다

이러한 확인은 무 동력 작업을 경우 Vacuum Level Meter 올라갈 때, 발생된다.

    >> 장비를 사용하지 않을 경우 전원을 Off 하도록 한다.

기능 설명



전원 스위치. 진공량 조절. 진공 Lavel 케이지. 전원 프러그 등 있다.

1)     먼저 전원 프로그를 콘센트에 연결하여야 한다,






제품에 220V 전원이 연결이 되었으면 녹색 lamp 점등된다.


 2. 전원 스위치를 위쪽을 누르면 Power Lamp에 점등되면서 장비의 미세 진동

소리가 발생된다. 이것은 내부 진동모터 작동으로 발생되기 때문이다.

>> (이 소리는 정상 작동을 의미한다)






3.  공이 Zero 일 경우 “O” 위치에 있다. 진공 부하 량이 높을수록 시계 반대

방향으로 Meter 변화된다진공량 조절은 SMD 부품을 Pick up한 상태에서

조절을 한다 조절은 오른쪽 VR 조절을 하면 된다.



진공 부하가 없는 상태에서 붉은 색 위치에 바늘이 있으면 진공필터 점검 및

진공 필터 교환을 하여 주어야 한다. (진공펜/ 장비Couple 필터)



>> 사용 하지 않을 경우 전원을 OFF 하도록 한다.









4.  전원 콘센트에 정상적인 전원 상태에서 장비의 전원 lamp  Power Lamp

작동되지 않을 경우, 장비의 후면 퓨즈를 확인한다.



확인을 하기 전에 전원 프로크 콘센트에서 제거 후 확인을 하여야 한다,

+ 드라이버 로 Fuse Cap 시계 반대 방향으로 돌리면 Fuse 확인할 수 있다.






5.  SK 7000 장비는 2곳에 진공 필터가 기본 내장 되어 있다.

1) 진공 Pencil 내 필터가 있다( 1주일 1회 점검 )

2)  Main 필터 2~5년 사용빈도에 따라교환.

 ( 교환주기 : 무 부하시 진공 압력 메터가 이 붉은선 위치에 있을 경우)

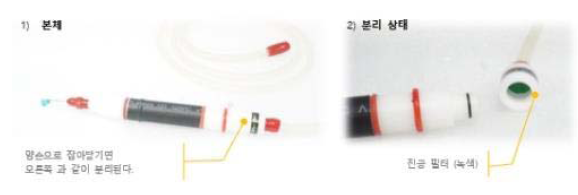

진공 Pencil 내부에 필터 장착되어 있다. 하기 사진을 참고,







6.  SK 7000 진공 Switch 사용방법



SMD부품 크기 무게에 따라 진공 압력 설정이 상이하다. ( 진공 조절 필요 )



위 그림 과 같이 진공 스위치 홀을 손가락으로 막으면 SMD 부품을 진공 흡착 상태이며 Hose에서 손가락을 띠우면 진공이 해지되어 부품을 진공 흡착에서 떨어지는 원리이다. 이 원리는 진공 전원 스위치 작동에 비하여 진동 없이 실장 작업을 할 수 있다.
















7. SK 7000 제품은 Suction Pad 저장하는 기능있어 다양한 Size SMD 부품 실장 작업을 보다 효율적인 작업을 할 수 있다. 또한 Spare pad등을 보관 할 수 있는 공간이 있다.


7-1  Suction Pad . Vacuum Pad 그리고 진공 Pen을 안전하게

Casousel type 보관 Station에 관리 할 수 있다







불필요한 부품들을 보관할 수 있는 공간






8. Vacuum Genetor

진공 발생 모터는 산업용에 사용하는 Brushless 방식의 모터를 사용을 하였다.
Dual Sylinder 사용을 통하여 보다 안정적이고 Vacuum Power를 높였다.

장시간 사용에 Motor에 열을 내려줄수 있도록 Cooling Fan이 부착되어 과열을 예방하여 준다.



일반 소형 SMD 진공 Motor 비교사진






이 방식은 만년필 방식과 같은 원리로 Vacuum Button을 눌러 부품을 잡아 진공을 만든 후, 실장을 완료 시 Button 누르는 방식이다.
Vacuum Button 누룰 때, 흔들림, 진동등으로 정밀실장은 불가

































Small 볼륨 / 소량 생산을 위한 경제적인 추천 구성
