[Lab 연구소 및 프로토타입에 사용하기 좋은 반자동 스텐실 프린터 S2020 ] 2장. 프린터 설정기능들












S2020 반자동 스텐실 프린터 초기 설정에 대한 기술내용입니다.

어떠한 장비도 초기 장비의 특징 및 용도성 기능에 대한 정보 숙지를 하면, 보다 효율적인 장비운영에 도움이 됩니다.



초기설정


S2020 반자동 프린터는 200 x 180mm 이내의 작업 사이즈는 어떠한 프린트 작업도 가능합니다. 장비 사용을 위한 220V 단상 및 압축공기가 필요합니다.

장비 자체에 Air 조절 Regulator가 있으며, 2개의 필터 장치가 있습니다.


장비제어는 PLC제이로, 작업흐름은 PLC프로그램에 의하여 자동진행됩니다.

하기와 같은 기능은 사용자 용도에 따라 작업 전에 사전 조절 및 설정해 주어야 합니다.



조절 방법은 Meter 하단 손잡이 밑으로 당긴 후, 돌려서 조절한 후 다시 눌러줍니다.

1) Air 값 설정 : 0.4 Bar / Input Air : 0.4 ~ 0.6 Bar

2) 전기 220V 단상 접지되어 있어야 합니다.






-Template Frame 높이 조절



1. Template Frame 높이조절

1) PCB와 Stencil을 장착하고, 후면 좌/우, 전면 좌/우 높이조절을 해준다

2) PCB와 Stencil의 유격은 Stencil 두께에 따라 상이하나, 일반적으로 0.3mm 유격을 준다.






- 스퀴지 조절



스퀴지 조절

Air가 연결된 상태에서 확인해야 한다.

1) 사진에서 아래쪽에 있는 스크류는 스퀴지 제거를 위한 스크류 이다.

2) 측면 스크류는 스퀴지 스평을 조절을 위한 스크류 이다.



자동 스위치

Main 스위치 Squeegee 속도조절 VR

프린트 Squeegee 속도 조절을 작업 유형에 따라 속도 조절 설정을 할 수 있다.

Auto Squeegee작동 회로와 PLC 제어(공압제어)회로 분리하여 보다 간편한 운영이 가능하다.




스텐실 작동 기능 스위치


1. Mode : 1회 작업. 연속작업 선택 스위치

2. Stencil Frame Auto Up-Down Key : 스텐실 점검 및 Mode Key 연동하여 사용하는 스위치.



Printer 작동 스위치

안전을 위해 2개의 스위치를 동시에 눌러야 프린터가 작동된다.

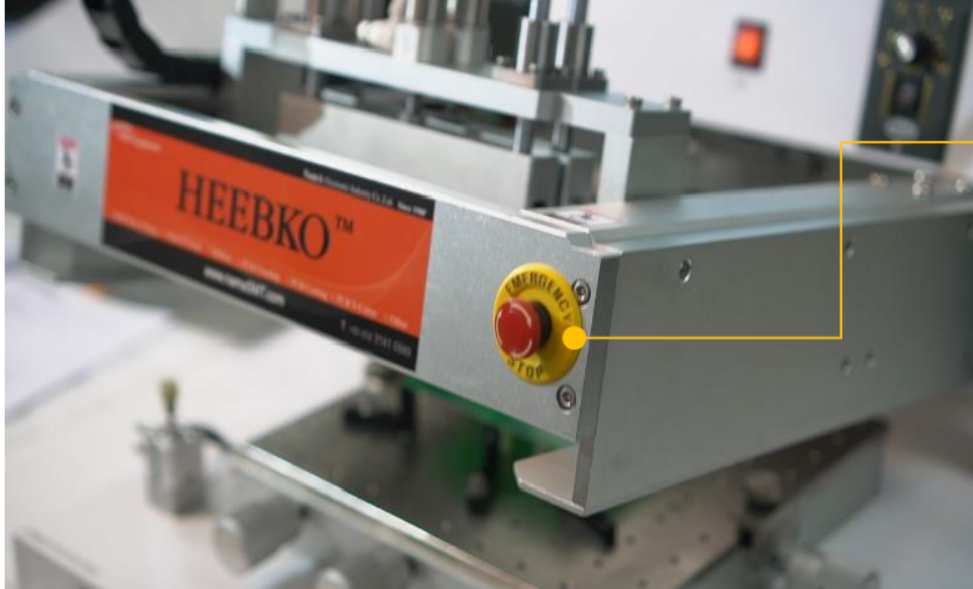

비상 스위치(op)

작업중 긴급상황일 경우, 비상스위치를 눌러 Squeegee 작동을 멈추는 기능

Squeegee 이동거리가 25mm 일반적인 사용자는 사용을 하지 않는다.

연속적 작업시 필요할 수 있다.
