301N 리플로우 디스플레이 안내



 301N 리플로우 오븐 디스플레이





1) 메인 디스플레이

장비를 켰을때, 제일 처음 나오는 화면이자, 작업의 실시간 프로세서를 보는 메인 화면이다.




<히터운영 시, 온도는 빨간색으로 표시됨>


<센서온도 운영 시, 온도는 노란색으로 표시됨>

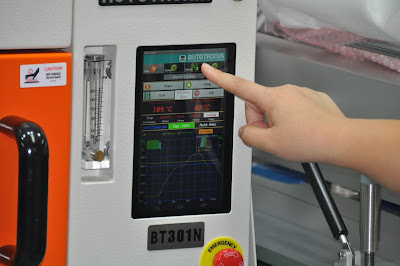

<터치 스크린>








2) Zone easy 설정

처음 사용하는 사용자도 쉽게 이해할 수 있도록 설정된 Easy 설정화면
본 화면에서 Zone 별로 온도/운영시간을 설정 할 수 있다.

Pre-heating - Soak - Reflow - Cooling 4존으로 설정됩니다.



수정하고자하는 설정을 터치하면 바로 수정가능





히터 or 센서 기준 운영방식 선택가능





- 4개의 히터의 파워량을 개별설정가능하여,
다양한 소재와 크기의 작업물에 따라 히터파워량 조절이 가능

- 프로그램 저장 시, Memo가 가능







3) N2 질소 설정

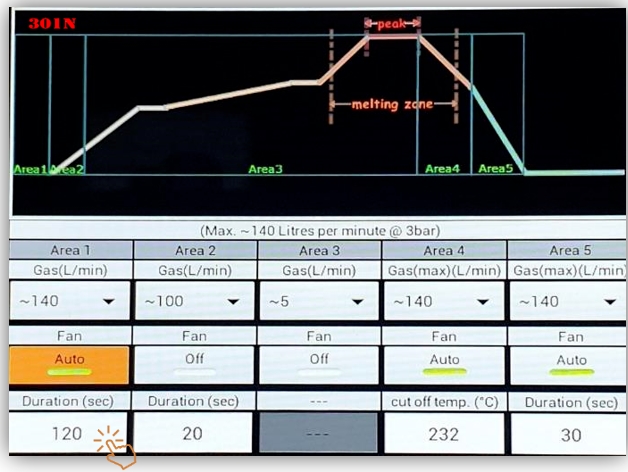

질소를 이용한 작업을 위해, 질소 투입량 및 투입존 설정화면









솔더링 작업 시작 전, 질소를 투입하여 채울 수 있습니다.
작업전, 투입시간과 투입량 설정가능
작업전 / Reflow / Cooling Zone에서 On/Off 및 조절가능








4) Point 전문가 설정

유니크한 작업 및 더욱 섬세한 솔더링 설정을 위한 화면
다양한 온도와 조건의 프로그램을 만들수 있다.
최대 100구간까지 설정 가능.
ex) 크리티컬한 온도설정, 150도로 2시간, 독특한 솔더링 조건 설정등





순서 / 설정온도 / 유지시간 / 초당상승률 / 질소투입량 / 타임아웃




질소 투입량은 0 ~ 120까지 설정 가능



최대 100구간 설정가능하며,
각 구각의 온도/유지시간/질소량등을 상이하게 줄 수 있다.




유니버셜 픽스쳐 (op) 사용으로 양면 PCB사용가능
내장 된 온도센서로 원하는 부위의 실시간 온도관찰이 가능









5) 기타
